距离继电器的超越

　在这里，就分析为什么会出现超越。

　在系统中，线路通过过渡R接地，如图3.16

 　　M侧的距离测量

　ZJ =

　因为Um = Zk*I1+(I1+I2)*R

I1+I2

（两边同时除以I1）

所以ZJ = Zk+ R+      *R

       =K*e    k=︱   ︱

θ为I1和I2的夹角。

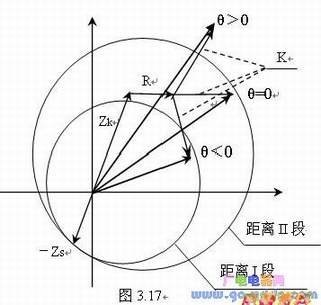

      最后得到公式ZJ = Zk+ R+ K* R* e
