积分电路的工作原理

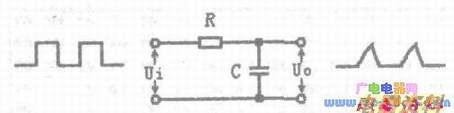

　积分和微分电路使用元器件的形式是一样的，但RC的位置互换了，输出信号改为从两端取出，如下图所示。此外积分电路的时间常数和微分电路正好是相反的。

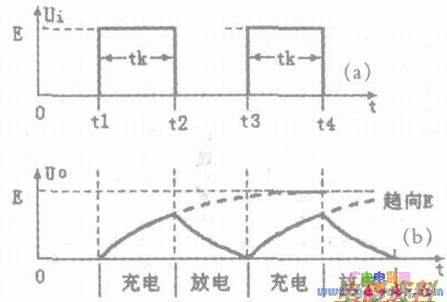

　在t=tl时刻，如下图(a)所示，Ui从O突变到E，对开始充电，UO按指数规律向E增长，如下图(b)所示的虚线部分。但由于时间常事较大，Uo增长缓慢，在t=t2时刻，Uo还远没有达到E值，而输入Ui此时已经从E跳回到0，电容便开始放电。Uo又按指数规律逐渐下降到0，放电速度同样是缓慢的，因此输出波形如同斜线变化的三角波，也叫锯齿波，如下图(h)。在数学上．这种以斜线变化的波形近似等于矩形波的积分形式，故有积分电路自称。

　接着，当第二个矩形脉冲来到时，即t3到t4时刻，又按上述过程重复一遍，因此积分电路也是一种波形变换电路，它能将矩形波变换成近似的三角波（又称锯齿波）。不过对这个电路的要求是T＞＞tk，在时间tk内，电容C上充电总比E小，故积分电路的输出三角波的幅度，也比矩形波幅度小。当输入是一个恒定的方波时，输出便是直线上升的锯齿波。

　与微分电路相似，构成积分电路也是有条件的，即只有当时间常事比输入脉冲宽度大很多时（一般取T≥3tk），才能起到积分作用。如果此电路电容充电过慢，电容端电压Uo将按照指数规律上升，因此输出波形达到稳态值的时间比输入延迟了一些，这一现象称之为“积分延迟”，这种“积分延迟”在延迟电路中被广泛使用。
