变频器干扰信号的传播途径

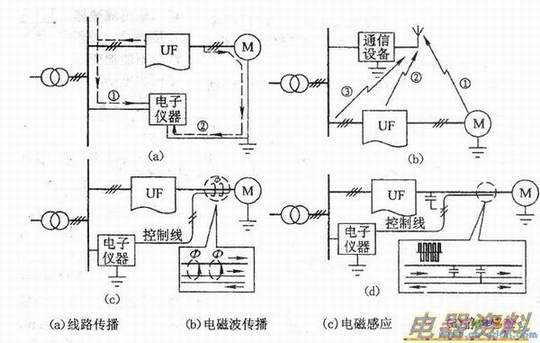

　　干扰信号的主要传播途径有以下几种：
　　
　　1．线路传播
　　
　　(1)通过线路传播由于的输入中有很强的高次谐波成分，使网络产生相应的脉动，从而传播到同一网络上的其他电子设备，如下图(a)中之途径①所示。
　　
　　(2)通过地线传播如果若干设备的地线连接在一起的话，则变频器输出电流中的高频信号将通过地线传播到其他设备，如下图(a)中之途径②所示。
　　
　　2．电磁波传播
　　
　　因为变频器的输入电流和输出电流中都有较高的高次谐波成分，高次谐波电流所产生的电磁场具有幅射功能。使其他设备（尤其是通讯设备）因接收到电磁波信号而受到干扰，如下图(b)所示。
　　
　　谐波电流的频率越高，则幅射能越强，但传播的距离则越短。反之，谐波电流中的频率较低者，产生的幅射能较弱，但传播的距离则较远。

　3．电磁感应
　　
　　传播当其他设备的控制线接近变频器的主（输入或输出）时，将切割主电路所产生的高频电磁场而产生干扰信号，如下图(c)所示。
　　
　　4．静应传播
　　
　　当其他设备的控制线接近变频器的输出主电路时，变频器输出的高频电压信号，将通过线间的分布，传播到其他设备中去，如下图(d)所示。
