电磁操作机构的工作原理

　电磁操作机构的生产与使用已经有几十年的历史。直流电磁操作机构利用电磁铁将电能转变为机械能来实现的合闸与分闸，因此称为电磁操作机构。

　CD10型操作机构是电磁操作机构的一种，型号中的“C”指操作机构，“D”为电磁式，“10”为设计序号。这款操作机构为户内动力式机构，供操作真空断路器和SN10-10系列高压少油断路器用。此机构可以电动合闸、电动分闸和手动分闸，也可以进行自动重合闸。合闸、分闸时所消耗的能量由辅助的直流供给。操作机构装有脱扣电磁铁，能保证使用电动或手动方式使断路器分闸。

　电磁操作机构的缺点是结构复杂，机械零件约有120个之多．因此引发的故障较多，据国内外对断路器故障率的统计，有70%的故障来自操作机构的机械部分。另外，电磁操作机构的操作功率大，也使其发展空间和使用范围受到一定的限制。

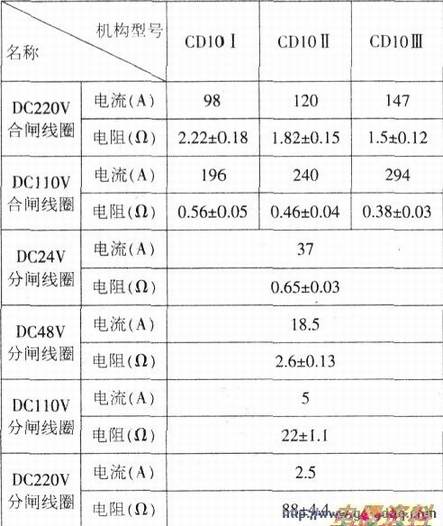

　CD10型电磁操作机构的技术数据见下表。

　由下表数据可见，电磁操作机构的合闸很大，在98A~147A之间，需要一个容量较大的直流支持才能使其正常工作，显然这是它的一个缺点。电磁操作机构的使用已经逐渐减少。
