变频器的干扰源

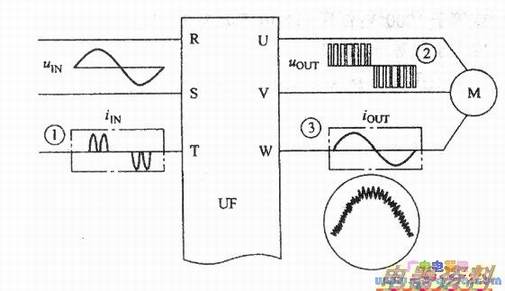

　如下图所示。的干扰源主要有：
　　
　　1．输入
　　
　　输入电流为非正弦波，如下图中之①所示。它具有十分丰富的高次谐波成分。它的干扰方式主要有两种：
　　
　　(1)使网络发生畸变；(2)较高的谐波电流具有电磁幅射的能力。
　　
　　2．输出电压
　　
　　输出电压的波形是经过正弦脉宽的高频脉冲序列，如图1中之②所示。它主要是通过线路的分布“窜入”其他设备产生干扰。
　　
　　3．输出电流
　　
　　输出电流中具有频率很高（等于载波频率）的高次谐波成分，如图l中之③所示。故电磁幅射的能量较大。
