ABL电路

　　ABL是英文“自动亮度限制”的缩写。当彩电画面背景亮度太大或图像亮景太亮时，由显像管阴极射向荧屏的电子束（）就较强。这就有两方面的不利：一是使显像管寿命缩短；二是会引起高压过荷，使高压整流元件寿命变短，甚至损坏。
　　
　　ABL电路就是为防止这种不利现象产生而设置的。
　　
　　ABL电路的基本工作原理是通过检测显像管束电流大小，控制亮度、，以达到自动控制荧屏亮度的目的。
　　

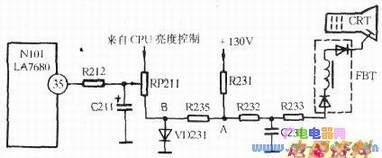

　　下图是三洋A3机心（长虹B2115型）彩电的ABL电路。当显像管第二阳极电流较小，即亮度正常时，取样R231两端压降较小，A点电位较高，使B点电位也较高，钳位VD231导通，将B点电位钳位至0.7V。这时视频色度处理(LA7680)的(35)脚亮度控制端只受CPU(12)脚的电压控制，不受显像管束电流的影响，或者说这时ABL电路不起作用。
　　
　　当显像管束电流较大时，R231上压降增大，A点电位降低，B点电位亦降低。当第二阳极电流大于设定值时，A、B点电位将降压足够低，甚至为负值，VD231已失去钳位作用。于是副亮度电位器RP211下端电位随A点电位亮化而变化，即Nl01(35)脚电位随B点电位变化而变化，故亮度控制将受显像管第二阳极电流的影响。
　　
　　当ABL电路起控，束电流增加时，取样R231下端(A点)电位下降，即N101(35)脚电位相应降低，使图像亮度变暗，则束电流相应减小，这种负反馈作用使显像管的束电流被限制在安全工作范围内。因此ABL电路是彩电中不可缺少的重要电路之一。
