液晶彩电伴音电路的构成

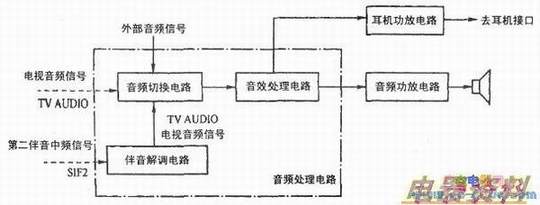

　液晶彩电伴音是指伴音信号经过的通路。严格地说，从天线接收信号到发出声音的所有伴音信号经过的电路都属于伴音电路。而习惯上所说的伴音电路是指第二伴音中频以后，伴音信号单独经过的通路。下图所示是伴音电路的组成框图。

　从下图中可以看出，伴音电路主要由伴音电路、音频切换电路、音效处理电路、音频电路、耳机功放电路等几部分组成。伴音解调电路用于将第一伴音中频信号解调为第二伴音中频信号或音频信号；音频切换电路用来对电视音频信号和外部音频信号（如AV音频、音频、YPbPr音频、VGA音频等）进行切换；音效处理电路用来对音频信号进行美化处理（如环绕、重低音处理等），使声音优美、动听：音频功放电路用来对音频信号进行功率放大，以驱动扬声器工作；耳机功放电路用来放大耳机信号，驱动耳机发声。

　在下图中，点画线框的部分称为音频处理电路。在实际电路中，这三部分（伴音解调、音频切换、音效处理）经常集成在一起或部分（如音频切换和音效处理）集成在一起。
