欧姆龙系列可编程控制器或指令和与非指令

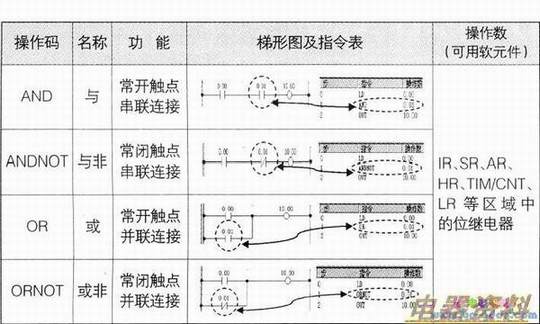

　　与指令、与非指令、或指令和或非指令的操作码、名称、功能、梯形图及指令表、操作数见下表。

　　
　　指令功能说明：
　　
　　(1)AND指令实质上就是常开触点的串联指令，OR指令实质上就是常闭触点的并联指令；而ANDNOT指令实质上就是常闭触点的串联指令，ORNOT指令实质上就是常闭触点的并联指令。
　　
　　(2)AND、ANDNOT指令用于在LD或LDNOT指令后串联一个常开或常闭触点，串联的数量不受限制；OR、ORNOT指令用于在LD或LDNOT指令后并联一个常开或常闭触点，并联的数量不受限制。
　　
　　(3)当串联的是两个或两个以上的并联触点，或并联的是两个或两个以上的串联触点，要用到后面将要讲述的块与(ANDLD)、块或(ORLD)指令。
　　
　　(4)AND、ANDNOT、OR、ORNOT指令的操作不影响任何标志位。
　　

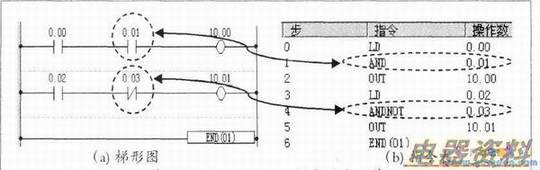

　　AND、ANDNOT指令的应用如下图所示。在下图中，触点0.00与0.01串联，当0.00和0.01同时闭合时，输出线圈10.00得电；当触点0,02闭合而且与此同时0.03断开时，线圈10.01得电。

　　

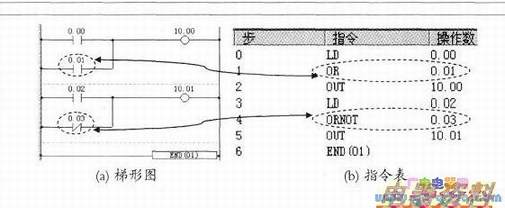

　　OR、ORNOT的应用举例如下图所示。在下图中，只要触点0.00或0.01中任意一个触点闭合，线圈10,00就会得电；当触点0.02闭合或触点0.03断开

　接在与其对应的输入端子0.03的状态“取反”)，线圈10.01就会得电。
