MCS-51单片机的基本结构

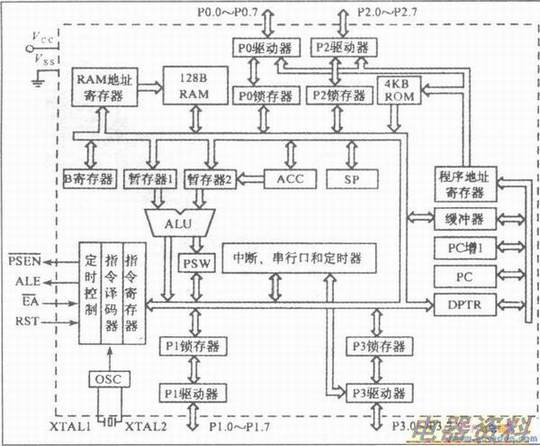

　的基本结构组成中包含有中央处理器CPU，程序、数据存储器、输入／输出接口部件，还有地址总线，数据总线和控制总线等。MCS-51单片机的典型芯片是80C51，其特性与我们实验的AT89S51完全相同，这里以80C51为例简介一下单片机的基本知识。80C51的结构框图见下图。



　　
　　80C51是一个8位（数据线是8位）单片机，片内有256字节RAM及4K字节ROM。中央处理器单元完成运算和控制功能。内部数据存储器共256个单元，访问它们的地址是OO—FFH．其中用户使用前128个单元(00—7FH)，后128个单元被专用寄存器占用。内部的两个16位计数器／定时器用作定时或计数，并可用定时或计数的结果实现控制功能。
　　

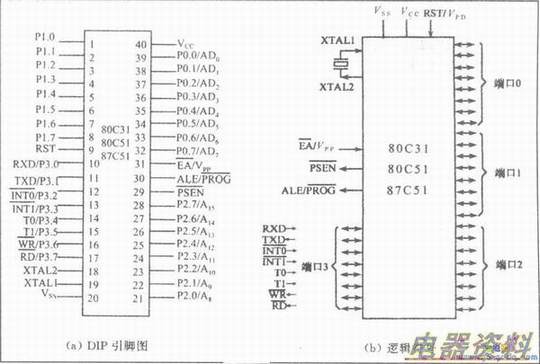

　　80C51有四个8位并行口(PO、P1、P2、P3)．用以实现地址输出及数据输入／输出。片内还有一个时钟，外部只需接入石英晶体即可振荡，80C51采用40引脚双列直插式封装()方式，下图为引脚排列及逻辑符号。
　　
　　80C51的基本特征◆8位CPU。
　　
　　◆片内时钟振荡器。
　　
　　◆4KB程序存储器ROM。
　　
　　◆片内有128B数据存储器RAM。
　　
　　◆可寻址外部程序存储器和数据存储器空间各64KB。
　　
　　◆21个特殊功能寄存器SFR。
　　
　　◆4个8位并行I/O口，共32根I/O线。
　　
　　◆1个全双工串行口。
　　
　　◆2个16位定时器／计数器。
　　
　　◆5个中断源，有2个优先级。
　　
　　◆具有位寻址功能，适用于位（布尔）处理。
