电感三点式振荡电路

    图Z0805是三点式振荡，又称哈特莱振荡电路。图中L1、L2、C组成谐振回路，L2兼作反馈网络，通过耦合Cb将L2上反馈送到三极管的基极。

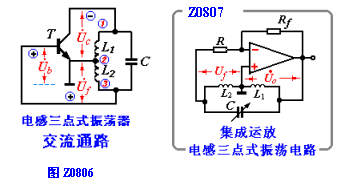

    由图Z0806交流通路看出，谐振回路有三个端点与三极管的三个电极相连，而且与发射极相接的是L1、L2，与基极相接的是L2、C即满足"射同基反"的原则。因此电路必然满足平衡条件。
    当回路的Q值较高时，该电路的振荡基本上等于LC回路的谐振频率，即

式中L = L1＋L2＋2M为回路总。
    该电路的特点与反馈式振荡电路极为相似。须指出：它的输出波形较差，这是由于反馈电压取自电感的两端，而电感对高次谐波的较大，不能将它短路，从而使Uf中含有较多的谐波分量，因此，输出波形中也就含有较多的高次谐波。
    用集成运放构成的电感三点式振荡电路如图Z0807所示，不难证明其振荡频率为：
