液晶彩电调谐电压形成电路工作原理

　液晶彩电的形成实质是升压电路，目前主要有倍压升压与开关升压两种方式，下面分别进行介绍。
　　
　　1．倍压升压方式
　　

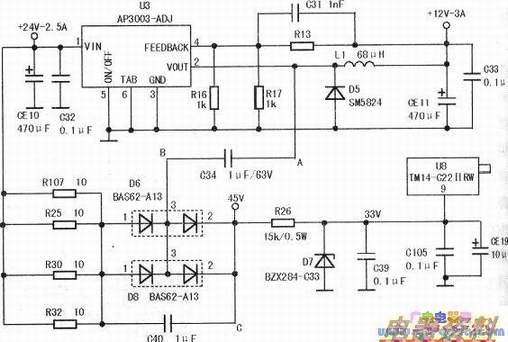

　　长虹LS15机芯的调谐升压电路如下图所示，实质是一个降压电路与一个升压电路的组合。AP3003S(U3)为可调降压型开关稳压源，可以与LM2596-ADJ、LM1796-ADJ直接互换。



　　
　　在本机芯彩电中，+24V电压从U3的①脚输入，进入内部后分两路：一路加到内部开关管的c极，另一路加给启动控制电路，使开关管导通，经U3降压后从②脚输出电压经L1、CE11后向提供电能，同时部分电能存储在L1中，当开关管截止时，L1将存储的能量继续向负载释放，经D5形成放电回路，因此L1被称为续流，D5被称为续流二极管。若L1短路或电感量大幅减小，则该稳压电路就成了普通的串联稳压，输出电压将大幅降低。
　　
　　U3的④脚为取样输入端，外接分压R13、R16，其分压值（即④脚的电压）决定②脚输出电压的高低，在本机芯中，④脚电压为1.OV，则降压后②脚的输出电压为+12V。U3的⑤脚为开／关机控制端，当呈低时，该IC的②脚才输出电压。
　　
　　倍压升压电路的原理是利用两端的电压不能突变这一性质，在电容与地之间得到一个叠加了脉冲的电压，整流管将该电压整流，再经电容滤波后获得所需的电压。
　　
　　倍压电路输出电压的高低由倍压的级数、输入电压的高低以及倍压电容的充电时间决定。
　　
　　当U3内部的开关管截止时，+24V直流电压经D6、D8中①、③脚间的二极管和C34向CE11充电，由于CE11的容量远大于C34的容量，则在C34两端很快得到一电压，其值接近输入电压24V。当U3内部的开关管导通时，其②脚输出电压的峰值幅度为24V，加到C34的另一端，由于电容两端的电压不能突变，此时C34一端(A点)对地电压为24V，另一端（B点）对地电压接近48V(即C34两端电压仍为24V)。
　　
　　48V电压经D6、D8中②、③脚间的二极管整流后加到C40-端（C点），由于此时C40两端存在24V的电位差，则C40起滤波作用，并在C40上获得近似2倍输入电压的直流电压(48V)，最后经R26限流、D7稳压、C39滤波后输出33V电压，送给高频调谐器U8。
　　
　　综上所述，该机倍压主要由二极管D6、D8及电容C34组成，48V为该倍压电路的最高输出电压值。
　　
　　U3内部开关管的导通时间决定了倍压电容的充电时间，即倍压电路输出电压的高低，当其不带负载或负载比较轻时，开关管导通时间将缩短，通过C34给C40的充电时间缩短，输出电压下将，实测约为40V。
　　
　　2．开关升压方式
　　

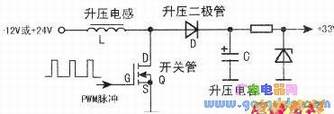

　　该升压方式与CRT彩显的二次升压工作原理相同，主要由升压电感L、升压二极管D及开关管等元件组成，如下图所示，当Q导通时，L储能；当Q截止时，L上的感应电压与输入电压叠加，经过D给电容C充电，则C两端的电压高于输入电压。
　　
　　【提示】调谐电压形成电路无论采用哪种方式，均需给升压电路送入方波脉冲，且输出电压的高低由脉冲的占空比决定，而脉冲的产生也主要有两种方式：一是由单独设计的振荡电路产生，二是由CPU产生，通过一个端口输出。
