80C51单片机中央处理单元

　　中央处理器CPU是中的核心部分，由控制器和运算器组成。运算器包含算术逻辑部件(ALU)、控制器、寄存器B、累加器A、程序计数器PC、程序状态字寄存器PSW、堆栈指针SP、数据指针寄存器DPTR以及逻辑运算部件等。控制器包括指令寄存器、指令译码器、控制逻辑阵列等。算术逻辑部件(ALU)功能是完成算术运算和逻辑运算，算术运算包l括加法、减法、加I、减1等操作。逻辑运算包l括，“与”、“或”、“异或”等操作。AUL还有一l些直接按位操作功能，如置位、清零、求补、条l件判转、逻辑“与”、“或”等。在需按位运算时，I位操作指令提供了把逻辑等式直接变换成软I件的简单明了的方法。
　　
　　控制器的功能是按时间顺序协调各部分I的工作，在控制器的控制下，单片机可对指令I进行读取、译码，形成各种操作动作，使各个部I件之间能协调工作。
　　
　　程序计数器PC是专门用来控制指令执l行顺序的一个寄存器，可以放16位l数码，用来存放指令在内存中的地址。当一个l地址码被取出后，PC会自动加1，作好取下l-个指令地址码的准备工作。
　　
　　累加器A是8位寄存器，它和算术逻辑部l件ALU-起完成各种算术逻辑运算，既可以J存放运算前的原始数据，又可以存放运算的结果，它是使用最为频繁的一个器件。
　　
　　寄存器B是一个8位寄存器，用于乘除法运算。乘法运算时，B是一个操作数，积存于AB中。除法运算时，A是被除数，B是除数，其商存于A．余数存B。
　　
　　程序状态字PSW是一个8位寄存器，这是一个非常重要的标志寄存器，用来保存指令执行结果的标志，供程序查询和判别。在PSW的8位中有7个标志位，格式如下：

　　P：这是PSW的第0位，它是累加器A的奇偶标志位。P=1表示累加器A中的数为奇数，P=O为偶数。
　　
　　OV：这是PSW的第2位，称OV为溢出标志，对于带符号的数，在操作时，OV=1表示有溢出，ov=o表示无溢出。
　　
　　FO:用户定义的标志位。可作为软件标志，可通过软件对其进行置位／复位或测试，以控制程序的转移。
　　
　　AC:辅助进位（半进位）标志。是低4位向高4位进位或借位标志，当D3向D4位进位，AC被置l，否则被清零。BCD码调整时，也用到AC。
　　
　　CY:进位标志。在最高位有进位（做加法运算时）或有借位（做减法时），CY=1，否则CY=O。
　　
　　RS1、RSO:寄存器组选择位，可由软件设置，这是PSW中的第4位和第3位，用来指示当前使用的工作寄存器区。
　　

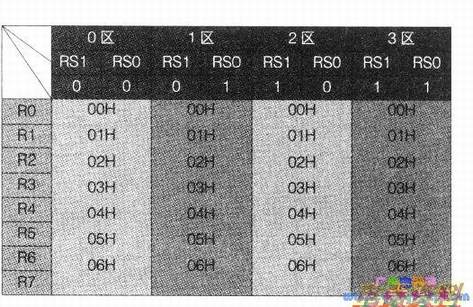

　　片内工作寄存器共有4x8=32个，这32个奇存器的地址编号为OOH到1FH，分成四个区，每区8个寄存器都用RO—R7来标称。当前使用到的工作寄存器区，可由PSW中的RS1、RSO位指示出来（见下表）。

　　数据指针(DPTR)这是一个16位寄存器，可分为DPH、DPL高低两个字节，在访问外部数据时，用DPTR作为地址指针。
