CMOS集成电路的输出模型

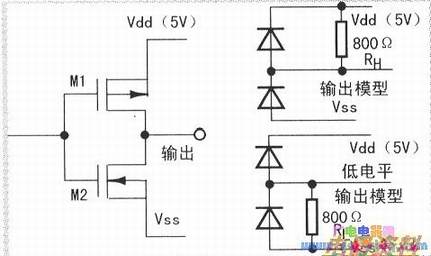

　　下图为4XXX系列输出模型，例如4001，4011。如果标有MCl4XXX为2kQ。
　　
　　功率门如4050，4049内阻RH、RL减半4511，4513不适合此模型。输出高的时候，PMOS管M1导通，NMOS管M2截止，通过M1(内阻约800Ω)流出称之为拉电流，如果外接800Q到地，通过分压计算输出为2.5V，如果外接-个红色阳极。亮灯时管压降约2V，输出电流为(5V-2V/0.8kQ=3.75r'nA，输出电压为2V。这时如果后面有输入，可能误认为是输出低电平。如果外接-个兰色发光，亮灯时管压降约32V，输出电流为(5V-3.2V/08kΩ=2.25mA，输出电压为3.2V。-般输入端能认识为高电平。
　　
　　输出低电平的时候，NMOS管M2导通，PMOS管M1截止，负载通过M2(内阻约800Q)流入电流称之为灌电流，如果外接800Q负载到VDD，通过分压计算输出电压为2.5V，如果有-个绿色发光二极管阳极接阴极接输出端，计算输出电流为(5V-2V/O8kΩ=3.75nA。这时输出电压为5V-2V=3V。如果后面有CMOS输入可能会误认为高，如接TTL输入，肯定认为是高电平。如果外接-个白色发光二极管，亮灯时管压降约3.2V，输出电流为(5V-3.2V/08kQ=225r11A.输出电压为5V-3.2V=18V，接CMOS输入能认识为低电平，接TTL输入，可能认为是高电平。图中有两只二极管，分别接电源和地，是CMOS结构内部的寄生二极管，-旦输出端接到高于电源电压(或低于地)的信号源，二极管将钳位到Vdd+0.7V。Vss-0.7V。如果信号电压过大，有很大电流倒流进，造成损坏。加电顺序不对或带电插拔，-旦输出端先加电，电源端后加电，输出端通过外电路得到高电平，倒流到电源端。就可能损坏。
