TTL集成电路的输出模型

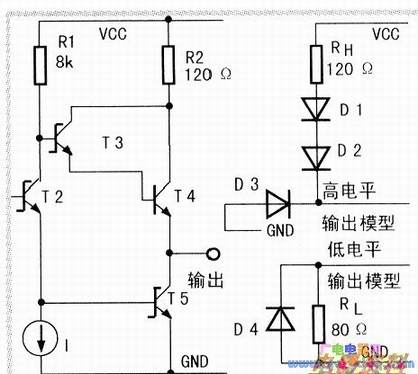

　　下图为741-SXX系列双极输出模型，例如741-S00等，开路门如741-S06的RH为无穷大。TTL的输出特性是非对称的，高内阻大，而且因串入两个扣除2×0.7V，最高3.6V。低电平内阻低，比内阻小到1门0。（74系列，74S系列比74LS系列还要低到1/4-1/5)。
　　
　　输出低电平带额定时，灌入74LS系列为4mA(74系列为16mA，74S系列为20mA)输出管压降为80Q×4mA=320rTlV，消耗功率320mV×.28mW。如果现在接10个红色的极。LED的A极接，LED降2V，输出端为，通过计算输出电流为：(5V-2V)/80Q=37.，平均每个LED电流3175mA，能正常发光。输出管两端电压为3V，流经输出管的电流为37.，消耗功率为112.5mW。这是-个输出端带负载，如果4个或更多的输出端都带这样的负载，会严重发热甚至损坏。因此得出如下结论：输出低电平时，灌入电流过大，在输出管上压降超过是不推荐应用的。
　　
　　电路高电平输出模型中有-只Rh，在集成电路内部设置这个是为了防止短路的，-旦输出端对地短路或或与别的低电平输出端短路，Rh起限流作用。设高电平输出接地，通过计算拉电流为：(5V-1.4V)/120欧=30mA，（Rh+D1+D2)消耗功率为：5V×30mA=150mW，集成电路严重发热。使用手册规定输出端对地短路不能超过1秒。
　　
　　图中D3，D4二极管是集成电路内部寄生的二极管，无论高电平输出或低电平输出，外接线路有低于GND的信号被二极管钳位到GND-0.7V。所谓图腾柱设计，TTL电路高电平模型和低电平模型不会同时出现，Rh有电流，Rh就没有电流，反之，Rh没有电流，Rl才有电流。
