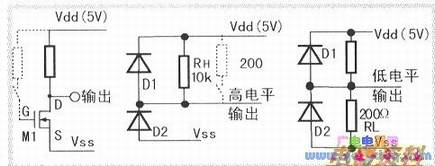

51系列单片机集成电路输出模型

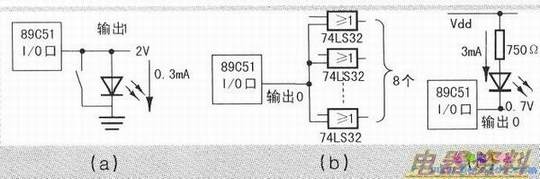

　　上图为89S51等输出模型，如P1、P2、P3口，P0的Rh为无限大。虚线部分为华邦和DAILLAS等单片机产品加速充电附加。输出由低转高瞬间开关接通，约200欧弹上/拉使输出迅速达到高。由于输入输出口公用的要求，89S51等单片机的输出口设计为的NMOS输出型输出高电平时，只有一只约10kΩ拉，即使输出口对地短路，电流也不大．因此往往见到既当输出又当输入的接法，接开关到地是允许的。由于内阻较大，高电平带电流太小，见下图(a)。
　　
　　输出低电平时，实际是RH和RL的分压，分压得100mV。如果带两个TTL输入，每个拉电流1.6mA,3.2mA流经200欧，压降为640mV，100+640=740mV接近上限800mV。不能再多带了。同理带LSTTL输入，每个拉电流400μA可以带8个负载，见下图(b)。
　　
　　输出低电平串联限流带LED管，使流经LED的电流为3mA，计算总压降为700mV，仍可以带输入但不可以再带TTL输入了。见下图(c)。D1，D2作用见输出模型。
