光电池的构造及原理

　光电池是一种直接将光能转换为电能的光电元件。其种类很多，如锗光电池、硅光电池、硒光电池、砷化镓光电池、氧化亚铜光电池等，但用得较多的是硅光电池。

　硅光电池的符号、外形及结构如下图所示。该光电池由单晶硅制成，在一块N型硅片上，用扩散的方法掺入一些P型材料，从而形成一层很薄的大面积的PN结，因P层很薄，从而使光能穿透到PN结上。当一定波长的光照射PN结果，就产生了电子——空穴对，电子移向N区，空穴移向P区，N区带负电，P区带正电，从而在两区之间形成电位差，即构成光电池。

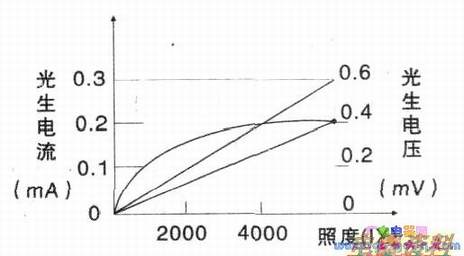

　光电池在不同光强照度下可产生不同的光和，硅光电池的光照特性曲线如下图所示。从曲线可以看出，它的短路电流与光的照射强度成线性关系：而开路与光照度成非线笥关系，当光照强度达到一定程度时，其光电压趋于饱和。

　如果把若干个硅光电池串联和并联，即可构成一组光能电池板。
