采用S2300/S2301/S2310芯片的数字视频信号格式变换电路简介

　　()彩电用S2300、S2301和S2310系列，是用于(DTV)的高集成度数字视频信号格式变换。使用了来自Faroudja实验室特许的去隔行技术和视频信号的算法，与非常灵活的缩放技术、多种幅型比变换电路以及其他特殊的视频信号增强技术相结合，产生高质量的图像信号。
　　
　　1．输入信号格式
　　
　　(1)模拟信号输入：支持输入所有工业标准和非工业标准的视频分辨率信号，主要包括：4801(NTSC制)、576i(PALISECAM制)以及480p、720p、1080i输入信号格式，也可以支持从VGA(640×480p)到WXGA(如1366×768p)的计算机信号输入格式。
　　
　　(2)数字信号输入：支持8比特的YCrCb(ITU-RBT656国际标准)、16比特的YCrCb(ITU-BT601)、8比特的YPrPb以及24比特的RGB、YCrCb、YPrPb等数字信号输入格式。
　　
　　(3)输入速率最高达75M。
　　
　　2．输出信号格式
　　
　　等离子彩电用S2300／S2301/S2310系列输出端可以支持的信号格式如下：
　　
　　(1)输出格式的分辨率包括：480p、576i、576p、720p、1080i、1080p以及由XGA到SX-GA的计算机输出格式。
　　
　　(2)支持隔行和逐行信号输出格式。
　　
　　(3)在S2300／S2301系列集成电路中，输出信号可以是模拟的YUV/RGB分量信号（通过集成的10比特数一模变换器），也可以是数字的24比特RGB，YCrCb、YPrPb（4：4：4取样格式），或者是数字的16／20比特YCrCb（4：2：2取样格式）分量信号。
　　
　　(4)S2301集成电路可以提供525p/625pMacrovision允许的防复制模拟信号输出。
　　
　　(5)在S2310集成电路中可适用24比特的RGB、YCrCb、YPrPb（4：4：4取样格式）的数字信号输出，也可适用16/20比特的YCrCb(4：2：2)的数字信号输出。
　　
　　(6)输出像素速率最高可达150MHz。
　　
　　3．信号格式
　　
　　(1)输入彩色运算矩阵可以支持所有彩色空间：RGB，YPrPb，4：4：4取样格式的YCrCb，4：2：2取样格式的YCrCb以及ITU-RBT656、ITU-RBT601两个国际标准的信号格式。
　　
　　(2)在S2300/S2301系列集成电路中，输出信号支持模拟的RGB、YPrPb和YCrCb分量信号，在S2300/S2301和S2310系列集成电路中，输出支持数字信号RGB、YPrPb分量信号，4：4：4取样格式的YCbCr分量信号和4：2：2取样格式的YCrCb分量信号。
　　
　　4．前端信号处理
　　
　　前端信号处理电路包括以下两种技术：
　　
　　(1)运动自适应噪波抑制技术，可以改善非标准图像素材的图像质量。
　　
　　(2)串色抑制(S)技术，用在消除普通二维视频信号的电路中，由于亮／色信号分离不彻底造成复合视频信号中的高频串色图形。亮度信号高频成分对色度信号的影响，常常在具有亮度花纹的图像中出现彩色条纹。为了消除串色图形的影响，必须采用先进的三维视频信号解码器，即三维亮度一色度信号分离电路。
　　
　　5．去隔行效应
　　

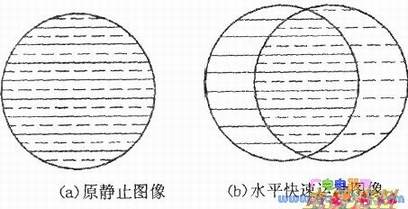

　　(1)建立在以像素为基本单元的运动自适应去隔行技术，比传统的以行或场信号为基本单元的重复使用更加先进，能有效消除由隔行取样造成的场差效应，如下图所示。

　　
　　(2)特许的电影模式信号处理技术，适用于由电影胶片信号通过3：2或2：2复制技术，生成60Hz隔行的NTSC制视频信号或50Hz隔行的PAL/SECAM制视频信号，再变为先进的60Hz逐行的NTSC制视频信号或50Hz逐行的PAL／SECAM制视频信号，并完成去隔行效应。
　　
　　(3)编辑校正——连续监视由“不良编辑”(badedit)引起的、顺序被破坏了的电影图像内容，并通过图像补偿最有效地减小这种“赝像”(artifacts)。
　　
　　(4)DCDTM一特许的专利技术是通过在单一颗粒状的像素上分析视频信号，在一定角度的线或边缘上检查这些单一颗粒状的像素存在或不存在，然后对这些单一颗粒状的像素进行插补处理，生成一个平滑而自然，看不出“赝像”或场差效应的图像。
　　
　　6．扫描格式变换电路
　　
　　(1)具有高质量的完全可编程的水平、垂直方向二维的扫描格式变换电路，水平方向的像素数与垂直方向的扫描线数的变换互相独立，格式变换十分方便。
　　
　　(2)具有“变形的”(Anamorph)或“全景的”(Panorramic，非线性)的幅型比缩放电路，当在16：9幅型比的显示屏上重显4：3幅型比的信号时，虽然可以充满全屏，并且只保证屏幕中心图像不，但左右边沿图像则被拉长；在4：3幅型比的显示屏上重显16：9幅型比的图像信号时，同样可以通过非线性幅型比缩放电路，使图像充满全屏，但也只保证屏幕中心主要图像内容不失真，上下边沿图像则被拉长，这种功能在标准清晰度电视（图像幅型比为4：3）与高清晰度电视（图像幅型比为16：9）并存的过渡期，对于两种显示屏的兼容接收具有现实意义，它既可以保证主要图像不失真，又可以避免屏幕中心由于亮度不均匀造成的过早衰老。
　　
　　(3)可以在16：9幅型比的显示屏上无失真地显示4：3幅型比的图像，也可以在4：3幅型比的显示屏上无失真地显示16：9幅型比的图像，包括全屏幕“信箱”(Letterbox)式、“信筒”(Pillarbox)式以及“副标题”(Subtitle)式显示模式。
　　
　　7．“真彩”视频增强电路
　　
　　通过二维的非线性的亮度、色度视频增强电路生成图像细节，产生一个较理想的图像。
　　
　　8．
　　
　　具有32比特精度的SDRAM存储控制器（即一个2M×32比特的存储器或两个1M×16比特的存储器），对外加SDRAM存储器来说，其运行高达166MHz。
　　
　　9．帧频变换电路
　　
　　最小损伤(Tearlass)的帧频变换有50Hz、60Hz、72Hz、75Hz、100Hz、120HZ。
