液晶彩电DC/DC变换电路原理简述

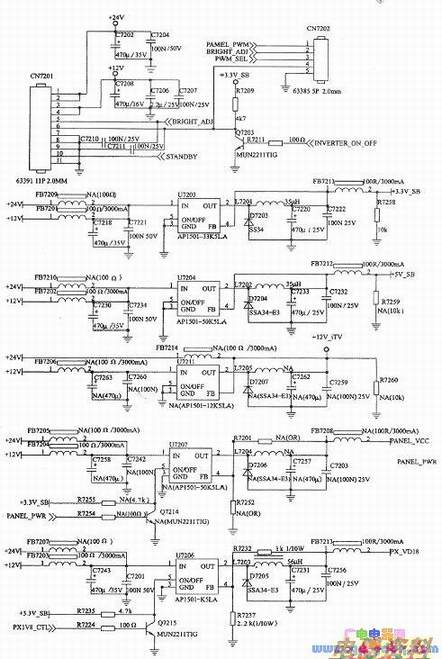

　DC/DC变换器如下图所示。



　　
　　(1)U7203(AP1501-33)和外围电路组成开关型DC/DC变换器，可将①脚输入的12V转换为+3.3VSB电压，从②脚输出；U7102的⑤脚为输出使能端，⑤脚为低时，②脚输出正常，当⑤脚为高电平时，②脚无输出。
　　
　　(2)U7204(AP1501-50)和外围电路组成开关型DC/DC变换器，可将①脚输入的12V电压转换为+5VSB电压，从②脚输出；U7204的⑤脚为输出使能端，⑤脚为低电平时，②脚输出正常，当⑤脚为高电平时，②脚无输出。
　　
　　(3)U7211(AP1501-12)和外围电路组成开关型DC/DC变换器，可将①脚输入的24V电压转换为+12(V_ITV)电压，从②脚输出；U722的⑤脚为输出使能端，⑤脚为低电平时，②脚输出正常，当⑤脚为高电平时，②脚无输出。
　　
　　(4)U7207(AP1501-50)和外围电路组成开关型DC/DC变换器，可将①脚输入的12V电压转换为PANELV(5V)电压，从②脚输出；U7207的⑤脚为输出使能端，由微控制器U4102(M30300SPGP)91脚输出的PANEIPWR信号进行控制，当PANEL_PWR信号为高电平时，Q7214导通，其集电极输出低电平，使加到U7207的⑤脚的电压为低电平，U7207的②脚输出正常，当PANEL_PWR信号为低电平时，U7207的②脚无输出。
　　
　　(5)U7206(AP1501-K5LA)和外围电路组成开关型DC/DC变换器，可将①脚输入的12V电压转换为(PX_VD)18电压，从②脚输出；U7206的⑤脚为输出使能端，由微控制器U4102(M30300SPGP)73脚输出的PX_iV8CTL信号进行控制，当PX_IV8CTL信号为高电平时，Q7215导通，其集电极输出低电平，使加到U7206的⑤脚的电压为低电平，U7206的②脚输出正常，当PXIV8_CTL信号为低电平时，U7206的②脚无输出。
　　
　　(6)U7209(APl117E33LA)为低压差稳压器，可将③脚输入的+5V电压转换为+3.3V_HDMI电压，从②脚输出。
　　
　　(7)U7208(AME8815BEGT2502)为低压差稳压器，可将③脚输入的+3.3V_ADC电压转换为+2.5VADC电压，从②脚输出。
　　
　　(8)U7205(AP1117E18)为低压差稳压器，可将③脚输入的+3.3V电压转换为PX_1.8V电压，从②脚输出。
　　
　　(9)U7202(AP1117E25)为低压差稳压器，可将③脚输入的+5V电压转换为PX_VDDM(2.5V)电压，从②脚输出。
　　
　　(10)U7201(AP1084K18)为低压差稳压器，可将③脚输入的+3.3V电压转换为PK_VD18(1.8V)电压，从②脚输出。

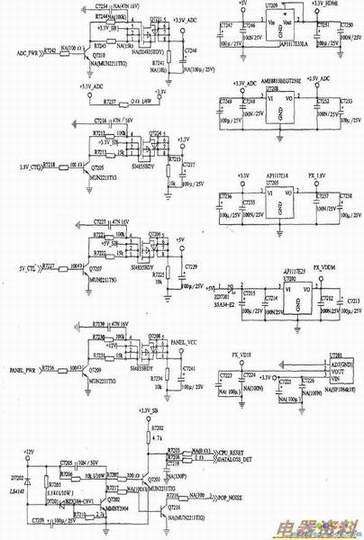

　DC/DC变换器输出的电压去向如下图所示。
