电源变压器的额定功率

　非型供电的电子设备，一般均使用小功率进行变换。变压器的规定为初、次级线圈功率的，即

　　式中Pl和P2分别为变压器初、次级线圈功率。

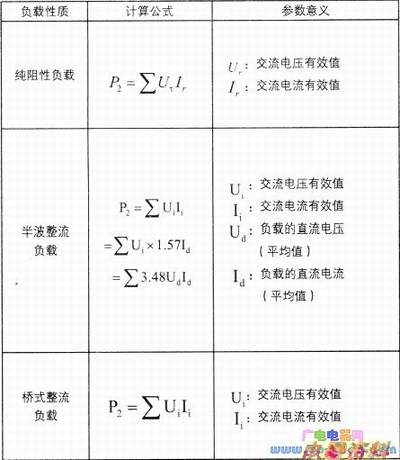

　　次级线圈功率P2是决定P1以及变压器其它参数的依据，它又和所接的有关，不同负载形式下P2的计算方法如下表所示。

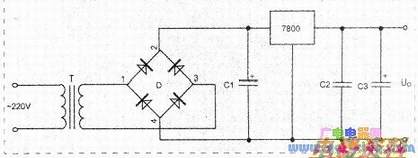

　　前最普通使用的是变压器一桥式整流一单一三端线性稳压，如下图所示。在该电路中首先应选定滤波C，它又取决于负载和电路要求的纹波电压。变压器次级绕组的U，和Il又和电容C、三端线性稳压器件，负载以及电网电压的设计变动范围有关。这些参数可用计算法、查曲线表格和经验估算法来确定。

　　根据经验，电容可由式：C(μF)= 1500～2000)Ii(A)确定。对于桥式，变压器次级绕组的Ii为：

　　式中ID为通过的电流，Ii为负载电流，上式中忽略了三端稳压器件公共端的电流。

　　三端稳压器件输入一输出端的最小电压降约为2V，则整流后三端稳压器的输入的最低电压为：

　　式中U1为负载上的电压。必须注意这是在电网电压最低时，负载电流最大时所应保证的数值。若电网允许最低电压为(0.8～0.9)×220V，则粗略的认为变压器次级绕组的电压为：

　　Ui（直流输入平均值）和U1（整流前交流输入）之间的关系比较复杂，与电容C、负载电流、次级线圈的内阻等有关，一般认为：

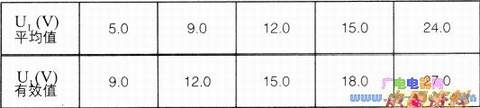

　　对这种典型电路，考虑到易购买到的成品电源变压器等情况，电压UL（三端输出）和U1（交流输入）之间的通常的取值情况如下表所示。

 　由于U1取得较大，三端稳压器件损耗增高，必须充分考虑散热。
