Cyclone III器件的功耗

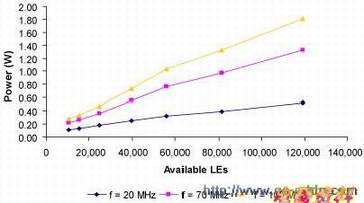

Cyclone III系列是了实现静态功耗低于0.5瓦，而逻辑单元(LE)数量高达120，000的。 图2所示为Cyclone III 系列F在不同工作时的典型动态功耗。在具有代表性的工作频率点，例如20M，容量最大的Cyclone III 器件——120K LE EP3C120，动态功耗小于600mW。即使在工作频率高达100MHz时，EP3C120的动态功耗也小于2瓦。


图2  Cyclone III GA的典型动态功耗

深亚微米工艺的静态功耗主要原因在于泄漏的增大，包括 65-nm 工艺较薄的逻辑门氧化层之间的隧道电流，以及亚阈值泄漏 (沟道至源极和漏极至源极电流) 等。Ara采取了一些重要措施来降低 Cyclone III 的静态功耗。

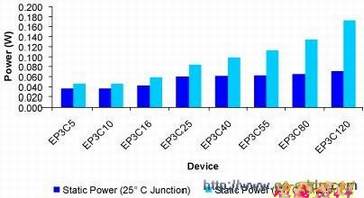

图 3 所示为 Cyclone III 器件在 25°C 和 85°C 时的静态功耗。容量最小的Cyclone III 器件在 25°C 时静态功耗只有35mW，容量最大的Cyclone III 器件在 85°C 时静态功耗只有 170mW 。


图3 Cyclone III FPGA的典型静态功耗
