RFID常用的几种编码格式

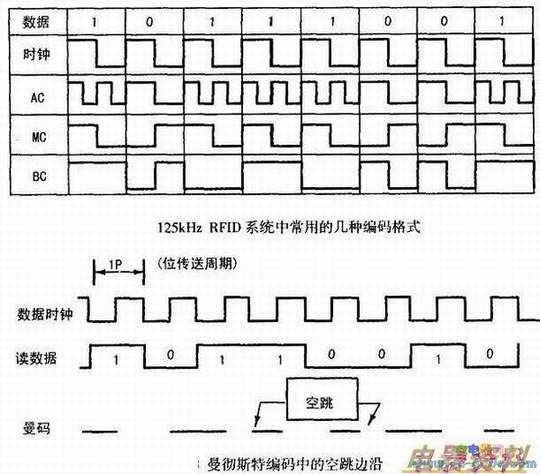

　　上图所示为几种RDID系统中常用的格式：
　　
　　(1)抗碰撞码(AC)主要应用在Philips公司的Hitag-s等卡中，为了防止处于同一读写器电磁场范围内的多个卡所发出信号发生碰撞而导致误码，在卡的初始化阶段采用此编码格式。由于数据“1”和数据“0”的不同，因而可以较容易区分。
　　
　　(2)Bi-phase码(BC)全称为双相间隔码编码，其原理是在一个码元内采用变化来表征数据。如果电平从码元的起始处翻转，表示数据“1”，如果电平除了在码元的起始处翻转，还在码元中间翻转则表示数据“O”，如上图中所示。
　　
　　(3)曼彻斯特编码(MC)采用上升沿对应数据“0”，下降沿对应数据“1”，微控制器通过检测读卡器输出数据码元的跳变来实现对曼彻斯特码的译码。应注意的是，在连续“O”或“1”出现时，会出现不表征数据的空跳沿，如下图所示。
　　
　　除了上述三种编码外，在系统中，(BIN)、频移键控(FSK)、相移键控(PSK)等编码也很常见，其中曼彻斯特编码的应用最为广泛，几乎所有卡片都支持此编码格式。
