电力系统的主变风机回路

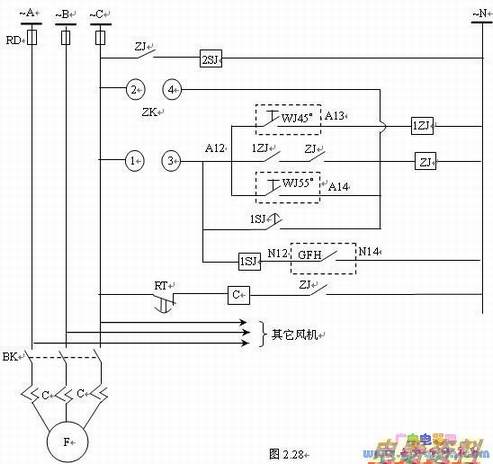

　图2.28所示了主变风机控制的一般回路。ZK是选择“自动”/“手动”把手开关，C是，BK是单组风机的开关，RT是风机的热耦，WJ是主变温度计，一般设计为两个值45℃和55℃，55℃时风机启动，45℃时风机返回。GFL是主变后备保护提供的过负荷接点，作过负荷启动风机用（可以将三侧后备保护的GFL接点并联使用）。因此风机启动方式有三种：

　（1）手动启动方式

　ZK的2、4直接启动ZJ，ZJ启动C

　（2）温度启动方式

　ZK的1、3接通，温度超过45℃时1ZJ动作，超过55℃时ZJ动作，1ZJ与ZJ的接点对ZJ线圈自保持，一直需要温度下降到45℃以下，1ZJ断开时才返回。

　（3）过负荷启动方式

　主变过负荷时，启动时间1SJ，延时启动ZJ。

　2SJ作用是延时报风机故障信号。如图2.29

　补充：220KV主变风机启动方式与110KV主变原理完全一致。主要区别有两点（1）220KV主变温度计提供两组温度启动接点，各个风机可以根据事先把手开关设定的“温度I”或“温度II”在不同的温度逐一投入。

　　（2）把手开关还设有“辅助”档，当运行的风机因故停止工作时，把手开关在辅助挡风机将自动投入运行。 　　因为220KV主变风机控制二次回路比较复杂，这里就不再画出，需要时可以参考厂家提供图纸。
