液晶面板(液晶屏)的开口率

　中有一个很重要的规格就是亮度，而决定亮度最重要的因素就是开口率。

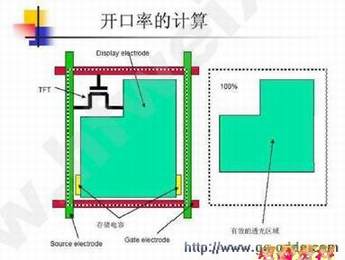

　开口率是什么呢？简单的来说就是光线能透过的有效区域比例。下图的左边是一个液晶显示器从正上方或是正下方看过去的结构图。当光线经由背光板发射出来时，并不是所有的光线都能穿过面板，比如给LCurce驱动芯片及gate驱动芯片用的信号走线，以及TFT本身，还有储存用的储存等等。这些地方除了不完全透光外，也由于经过这些地方的光线并不受到电压的控制，而无法显示正确的灰阶，所以都需利用blackmatrix加以遮蔽，以免干扰到其它透光区域的正确亮度。所以有效的透光区域，就只剩下如下图右边所显示的区域而已。这一块有效的透光区域，与全部面积的比例就称之为开口率。

    　　当光线从背光板发射出来，会依序穿过偏光板，玻璃，液晶，彩色滤光片等等。假设各个零件的穿透率如以下所示：偏光板50%（因为其只准许单方向的极化光波通过）、玻璃95%（需要计算上下两片）、液晶95%、开口率50%（有效透光区域只有一半）、彩色滤光片27%（假设材质本身的穿透率为80%，但由于滤光片本身涂有色彩，只能容许该色彩的光波通过。以RGB三原色来说，只能容许三种其中一种通过，所以仅剩下三分之一的亮度。所以总共只能通过80%*33%=27%。）以上述的穿透率来计算，从背光板出发的光线只会剩下6%，实在是少的可怜。这也是为什么在TFT的设计中，要尽量提高开口率的原因。只要提高开口率，使可以增加亮度，而同时背光板的亮度也不用那么高，可以节省耗电及花费。
