泰斯拉线圈的工作原理

　泰斯拉线圈实质上是一个，它与普通变压器之间的最重要差别是它不使用铁心。
　　
　　在普通变压器中，铁心使初级绕组与次级绕组达到紧密的磁耦合，因而变压比等于匝数比。在泰斯拉线圈中，由于没有铁心，谐振效应可使变压比远高于匝数比。在高效的泰斯拉线圈系统中，可提升250倍以上，而最高效的系统可达到500倍。
　　

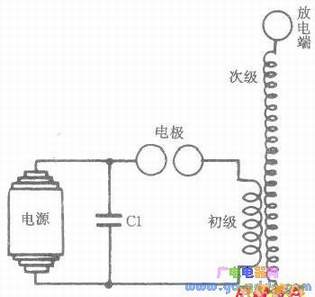

　　下图表示泰斯拉线圈系统的基本组成。该分为初级和次级两大部分。变压器使初级电路的Cl充电到几千伏，当Cl上的电压达到电极间距所确定的“过弧电压”时，上的电荷通过电极的放电隙和线圈的初级绕组放电，于是电能转变为线圈中的磁能。

　　
　　电容放电完毕后，初级线圈的磁能减退，引起的电压脉冲反过来向电容Cl充电。Cl充完电后又向初级绕组放电，如此反复循环，直到能量耗尽为止。
　　
　　在这个电路中，关键是要最大限度减小性损耗。因此，初级电路的阻值应非常小，应当使用铜管和粗电缆。
　　
　　上述的充放电重复一般叫做谐振，本设计的谐振频率约为300k，LC电路的谐振频率FRES和Q值的计算公式如下：

　　式中L的单位是亨利，电容C的单位是法。
　　
　　谐振时，输出电压可以是输入电压的许多倍。例如，对于本文的设计来说，在输入电压约为200mV时，测量的输出电压为8V，即增益约为40。按此类推，在输入电压为10000V时，输出电压将超过25万伏。
　　
　　有一点很重要，那就是要尽可能防止输出的功率消耗于假放电（俗称电晕）。因此，放电端应当有很大的曲率半径，通常做成环形或球形。
　　
　　泰斯拉设计多种多样，有的使用后的直流，有的使用未经整流的变压器输出。后者比较常用。
