电流互感器控制电路工作原理

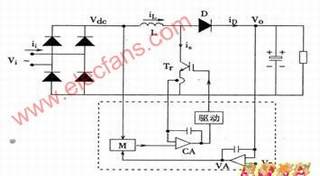

      控制：M：乘法器;VA:误差放大器（K1）； CA：误差放
大器（K2）
      工作原理：VA的输出：VA=K1（Vr-Vo）；整流电压：Vdc=kVin sint；输入电流的基准信号：M=VA，Vdc=K1kVin sint
CA 的输出：CA=K2（M-Is）；当K2无限大，Is=M= K1kVin sint
其中，Is为低频分量；Is 正比于Vdc(=Vin sint )

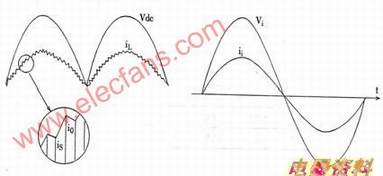

      Boost PFC 波形图
