FU50甲乙类放大器设计
FU50设计用于高频丙类放大、振荡、等放大,其基本数据属丙类状态。极限数据中最大板耗40W,最高板压Ikv,最高G2250V,最大阴极Ikmax×230mA,可作为设计依据。为了发挥大板耗的优势,参数选择原则如下:
1.Ea和Ug2的选择
虽然FU50最高板压可达lkV,但从装机方便、元器件的通用性考虑,选择板极供电电压Ea=450V。为了有足够的板流,Ug2采用极限值250V,同时采用充气稳压,使Ug2有较高稳定度,保证大信号板流上冲有充足后值,同时也防止市电变动导致Ug2超过极限值250V。
2.线作圈及工作点选定

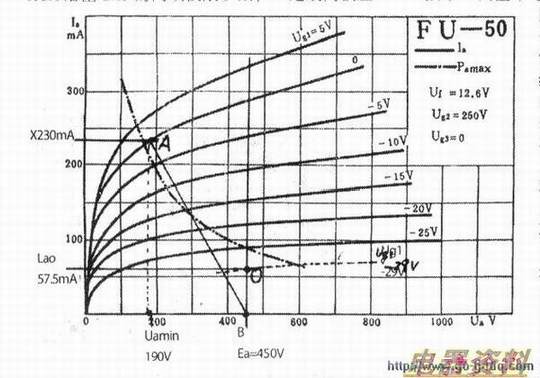

附图为手册中给出的FU50在Ug2=250V的特性曲线族,为了作出负载线,首先在Y轴上确定Iamax=230mA的点X,以X为起点作平行于X轴的水平线,与Ug1=Ov的曲线相交于A点,再在X轴上确定Ea=450V的点B.连接AB成为一条直斜线,AB即为甲负载线.A点X轴投影点为Uamin=190V,A点Y轴投影为Iamax=230mA.所以动态负载线AB代表的负载为RIpp=4(Ea-Uamin)/Iamax……(1)式,将AB点三项数据代入,则R1=4522Ω,即推挽两管板极间负载阻抗为4500Ω。
此负载线上FU50最大瞬时板流(发生于输入信号正峰值使Ug1=Ov的瞬间)230mA,按甲乙类常规选择l/4Iamax=57.5mA作为静态电流,在图上读出Y轴上57.5mA的点作水平线,平行于X轴的水平线与Ea=450V直线交点0,即为静态工作点。
由此可知,每管静态板耗Pdo=57.5Max450V=25.9W.远低于FU50Px=40W的极限值。由0点在图9的位置和Ug1=-29V曲线相交.则静态栅负压为-29V。甲乙类放大的板流随信号增大而增大,当输出时,最大板流每管可达Iapo=0.3(Lamax+Iao),故本例中Iapo=86mA。
从附图负载线AB的数据中,可计算出输出功率Po,将Ea=450V,Uamin=190V.Iamax=230mA代入(2)式,则Po=(450V-190V)x0.23A/2=29.9W.依上述结果,FU50甲乙类推挽输出级设计结果如下:
板极供电压Ea=450V,第二栅电压Ug2=250V,栅负压Ug1=-29V,零信号板流Iao=2X57.5mA.最大信号板流Iapo=2X86mA.驱动信号两路2X29Vpp,板一板负载阻抗4500Ω,输出功率30W。
