“与非”门电路技术指标的测量

　(1)输出高UOH和关门电平UOFF
　　

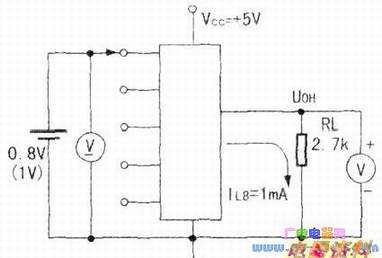

　　测量如下图所示，使0.8V依次接各输入端，UCH为2.7~3.2V时为合格，同时说明其关门电平UOFF≥0.8V。UOH低于2.7V的相应输入端应剪掉不用。



　　
　　(2)输出低电平UOH和开门电平UoN
　　

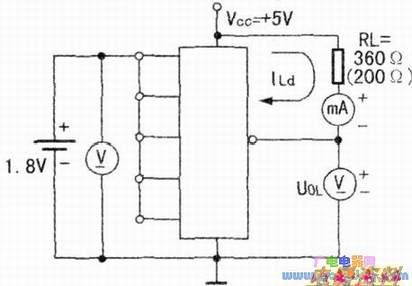

　　测量电路如下图所示。UOL≤0.35V时为合格，同时说明UON≤1.8V。图中当其扇出系数N=8时，取RL=360Ω；当N=15时，取RL_200Q。

　　
　　(3)空载导通IE1和空载截止电流IE2。
　　

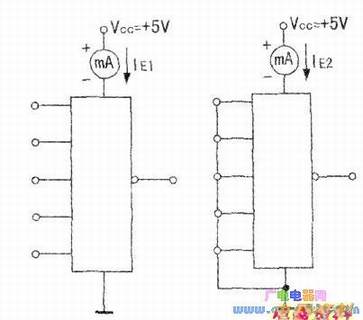

　　测量电路分别如下图所示。单个“与非”门要求IEI≤7.5mA、lE2≤3.5mA。

　　
　　(4)输入短路电流I|S和输入漏电流IIH。
　　

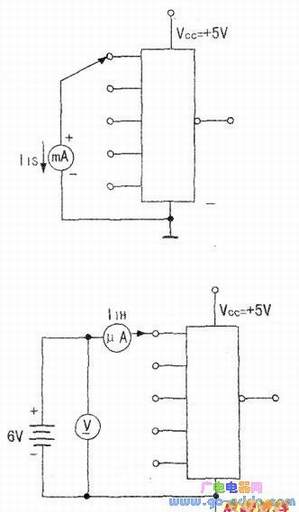

　　测量电路分别如下图所示。一般要求IIs≤1.5mA，IlH≤70uA。
