ISD-1810单段8~20秒超薄语音录放电路

1、特点
　　
　　◎美国ISD公司单片语音处理大规模，可录、放音十万次，存储语音可断电保留一百年；
　　
　　◎3V供电；
　　
　　◎直接录音，直推8～16W喇叭放音；
　　
　　◎手动控制，可选循环放音方式；
　　
　　◎应用最新研发的专利技术，体积小巧，总厚度仅为2毫米。



　2、电特性及规格工作：2.7V～5.5V；静态：典型值为0.5 u A；工作电流.25mA。

　录放时间：8—20秒（缺省值10或12秒）．标准组件尺寸(毫米)17.5长×15宽x2厚。

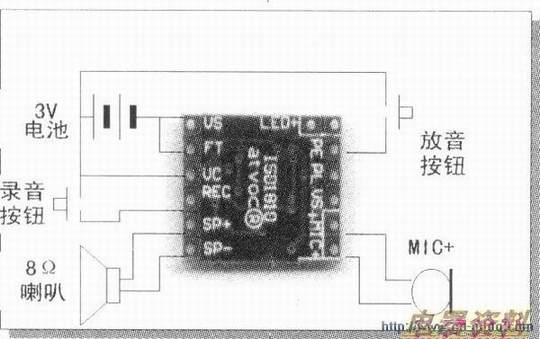

　3、操作过程
　　
　　A、接通，自动进入节电准备状态。按住不放录音键(REC)，电路进入录音状态，录音指示灯亮起，松键或录满时结束。

　B、放音有两种方式：

　(1)轻触一下PE键，即开始放音，直至录音结束。或轻触一下PL键让其中途停止。

　(2)按住不放PL键，开始放音，直至松PL键或放音结束时停止。

　C、ISD1810组件的触发是高有效。板上R2是振荡，取80k（8秒），lOOk（10秒），120k（12秒），160k(16秒)。
