ISD-1110、1420单段10～20秒超薄语音录放电路

　1、特点
　　
　　◎美国ISD公司单片语音处理大规模，可录、放音十万次，存储语音可断电保留一百年；
　　
　　◎(1110/1420型)5V供电；
　　
　　◎直接录音，直推8~16W喇叭放音；
　　
　　◎手动控制，可选循环放音方式；

　◎应用最新研发的专利技术，体积小巧，总厚度仅为2—3毫米。

　2、电特性
　　
　　1110/1420型：工作：4.5V~6.5V；静态：典型值为0.5 UA；工作电流：25mA。

　 3、操作过程

　　A、接通，自动进入节电准备状态。按住不放录音键(REC)，电路进入录音状态，录音指示灯亮起，松键或录满时结束。

　B、放音有两种方式：

　(1)轻触一下PE键，即开始放音，直至录音结束。或轻触一下PL键让其中途停止。

　(2)按住不放PL键，开始放音，直至松PL键或放音结束时停止。

　C、ISD组件的L端接高( V)时，按PLAYE键即循环放音，按PLAYL停止，或按住PLAYL键循环放音，松开即停止。若L端接地(VSS)，则不循环放音，每触发一次放音一遍。

　D、ISD1110/1420组件的按键是低有效，按钮一端接地。

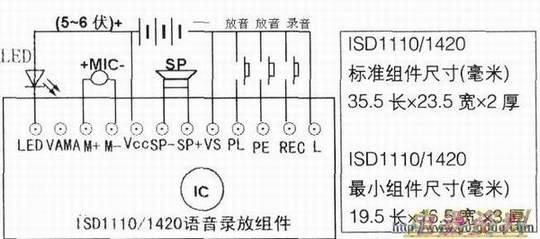

　4、接线图（见下图）
