DVI接口

　　1．DVI接口简介
　　
　　DVI全称为Digitial Visual Interface（数字视频接口），它是1999年由on Image、Intei（英特尔）、CoiIlpaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG (Digital  Display Work-ing Group/数字显示工作组)推出的接口标准。它是以Silicon Image公司的PanalLind接口技术为基础，基于TMDS(Transition Minimized Differential Sig-naling/最小化传输差分信号)电子协议作为基本电气连接。
　　

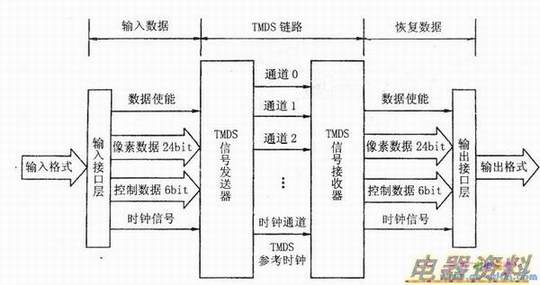

　　TMDS是一种微分信号机制，它运用先进的算法，把8 bit数据（R、G、B中的每路基色信号）通过最小转换编码为10 bit数据（包含行、场同步信息、时钟信息、数据DE、纠错等），经过DC平衡后，采用差分信号传输数据。它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。TMDS的链路结构如下图所示。

　　

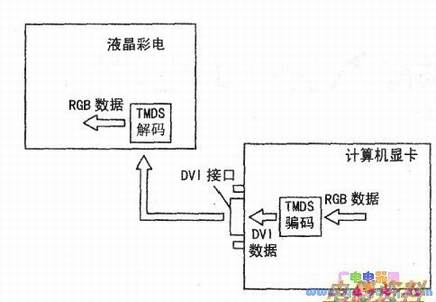

　　在实际中，TMDS器件分为TDMS发送器和TMDS接收器。其中，TMDS发送器可以内建在计算机显卡芯片中，也可以以附加芯片的形式出现在显卡上：TMDS接收器则安装或集成在液晶彩电主板电路中。工作时，显卡产生的数字信号由TMDS发送器按照TMDS协议编码，通过DVI接收的TMDS通道发送给液晶彩电内的TMDS接收器，经过TMDS接收器，送给液晶彩电的SCALER电路进行处理。DVI显示系统的结构如下图所示。

　　2．DVI接口及其引脚定义
　　
　　DVI又分为DVI-A、DVI-D和DVI-I等几种。
　　
　　DVI-A接口用于传输模拟信号，其功能和D-SUB完全一样；DVI-D接口用于传送数字信号，是真正意义上的数字信号输入接口，DVI-D接口的外形和引脚定义如上图所示。而DVI-I兼具有上述两个接口的作用：DVI-I接口的外形和引脚定义如下图所示。DVI-1接口的引脚功能如下表所示(DVI-D接口没有Cl～C4脚，其他脚定义与DVI-I接口相同)。

引脚	功能	引脚	功能
1	TMDS数据2-	16	输入检测，用于向主机发送热插拔信号
2	TMDS数据2+
3	TUDS数据2/4屏蔽	17	TNIDS数据O-
4	TlvIDS数据4-	18	TNIDS数据0-
5	THDS数据4+	19	THDS数据0/5屏蔽
6	DDC时钟	20	TMDS数据5-
7	DDC数据	21	TNIDS数据5+
8	垂直同步信号	22	TNIDS数据时钟屏蔽
9	TMDS数据1-	23	TMDS时钟+
10	TNIDS数据1+	24	TMDS时钟-
11	TNIDS数据1/3屏蔽	Cl	模拟R信号
12	TNIDS数据6-	C2	模拟6信号
13	TMDS数据3+	C3	模拟B信号
14	DDC+5V	C4	水平同步信号
15	接地	C5	模拟地



　　DW-I可以兼容DVI-D装置（包括连接线），但是DVI-D接口却不能够使用DW-I连接线。大部分显卡是DVI-1接口，DW-D的线缆也可以使用；大部分的液晶彩电是DW-D接口，没有*～C4插孔，DVI-I的线缆不能使用。
　　
　　3．单通道和双通道DVI接口
　　

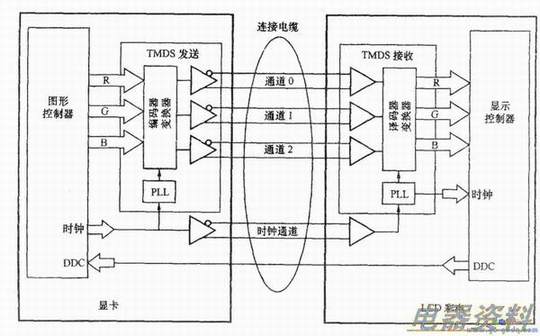

　　液晶彩电的DVI接口还可分为单链路（单通道）DW输入和双链路（双通道）DVI输入。上图为单链路DVI数字信号输入方式，液晶彩电通过DVI接口输入一组数字视频信号，在现在的液晶彩电中使用较多。
　　

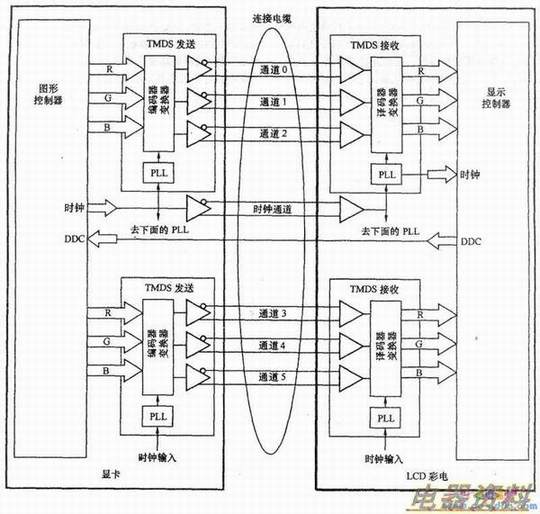

　　下图为双链路DVI数字信号输入方式。液晶彩电可以通过DVI接口输入两组数字视频信号。
　　
　　对于DVI单通道输入方式，只需要DVI接口的18个针（引）脚，因此，这种接口也称18针DVI接口。
　　
　　当采用单通道DVI输入方式时，去除了DVI接口的④、⑤、（12）、（13）、（20）、（21）脚（即通道3、4、5的信号），仅保留通道0、1、2的信号，单路通道的信号带宽为165M。对于DVI双通道输入方式，需要DVI接口的全部24个针脚，因此，这种接口也称24针DVI接口。
　　
　　在画面显示上，单通道的DVI输入方式支持的分辨率和双通道的完全一样，但刷新率却只有双通道的一半左右。一般来讲，采用单通道DVI输入时，最大的刷新率只能支持到1920×1080(60Hz)或1600×1200(60Hz)，再高的话就会造成显示效果的不良。
