10kv真空断路器工作原理

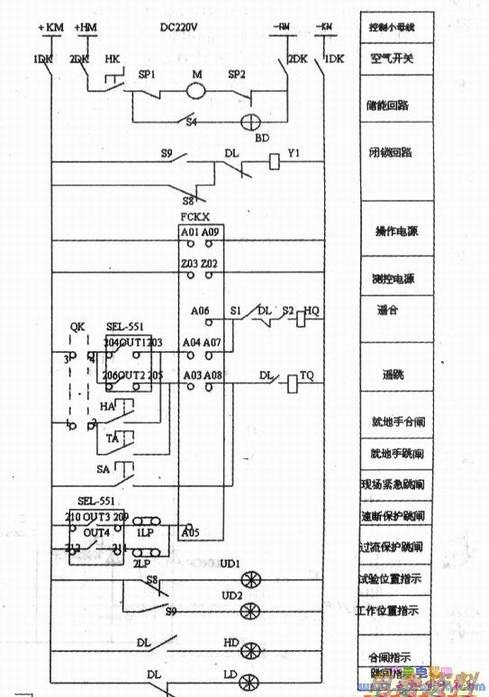

    10kv真空二次控制原理图如附图。
　　
　　储能回路：合母2DK．合闸储能回路得电。将储能HK转换开关打至储能位置，电机M储能，当储能储满时．S4闭合，储能指示灯点亮，指示已储能同时储能行程开关S1接点闭合。
　　
　　闭锁回路：开关小车摇至工作位置或实验位置．小车行程开关S9或者S8闭合，断路器辅助触点DL闭合，闭锁电磁铁线圈Y1得电，闭锁常开接点S2闭合。
　　
　　遥控合闸：将QK转换开关打至远方接点3、4闭合。主控室上位机下发遥控合闸指令，装置SEL-551接点203、204闭合，装置FCKX接点A04、A07闭合。储能回路HK转换开关打至储能位置，电机M储能，行程开关S4闭合，储能指示灯点亮，指示已储能，同时储能行程开关S1接点闭合。断器辅助触点DL常闭接点闭合。闭锁电磁铁得电，其常开接点S2闭合。合闸线圈HQ得电，断路器合闸，上位机反馈合闸成功。断路器本体合闸、合闸指示灯点亮。
　　
　　遥控分闸：将QK转换开关打至远方接点3、4闭合。主控室上位机下发遥控分闸指令、装置SEL-、551接点205、206闭合。装置FCKX接点A03、A08闭合。断路器辅助触点DL常开接点闭合，分闸线圈TQ得电断路器分闸，上位机反馈分闸成功，断路器本体分闸，同时分闸指示灯点亮。
　　
　　就地手动合闸：将QK转换开关打至远方接点1、2I剐合。将合闸按钮按下装置FCKX接点A04、A07闭合。储能回路HK转换开关打至储能位置，电机M储能行程开S4闭合储能指示灯点亮．指示已储能同时储能行程开关Sl接点闭合。断路器辅助触点DL常闭接点闭合。闭锁电磁铁得电常开接点S2闭合，合闸线圈HQ得电断路器合闸，上位机反馈合闸信号。
　　
　　断路器本体合闸、合闸指示灯点亮。
　　
　　就地手动分闸：将QK转换开关打至远方接点1、2闭合。将就地手动分闸按钮按下，装置FCKX接点A03、A08闭合，断路器辅助触点DL常开接点闭合。分闸线圈TQ得电，断路器分闸。上位机反馈分闸信号。断路器本体分闸，同时分闸指示灯点亮。
