热敏电阻传感器

　一、热敏的工作原理

　半导体热敏（简称热敏）工作原理同金属热电阻一样，也是利用电阻随温度变化的特性测量温度。

　不同的热敏电阻材料，具有不同的电阻－温度特性，按的正负，将其分为正温度系数热敏电阻，负温度系数热敏电阻和临界温度系数热敏电阻。

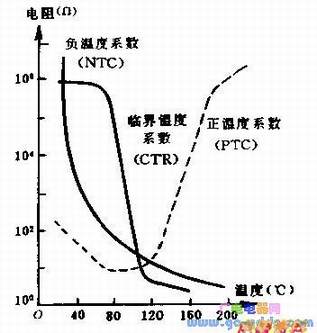

　各热电阻的温度特性曲线如图所示



　负温度系数热敏电阻（）其电阻随温度升高而降低，具有负的温度系数，通常将NTC称为热敏电阻

　正温度系数的热敏电阻器（）其电阻随温度增加而增加

　临界温度系数热敏电阻（）其特点是在某一温度时，电阻急剧降低，因此可作为温度开关。

　　二、热敏电阻的结构

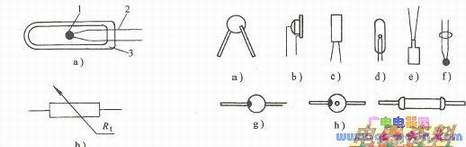

　热敏电阻主要由热敏探头1、引线2、壳体3构成。电阻一般做成二端器件，但也有构成三端或四端的。根据不同的要求，可以把热电阻做成不同的形状结构 ，如图
