两个单相电压互感器V/V接法与接地

  6kV或10kV供电系统中,用两个单相组成V/V接法,可节省一个器,降低PT柜的造价,V/V接法只能测三相,不能测单和零序电压。

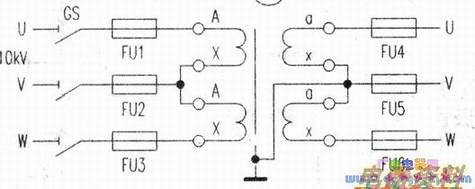

  由于V/V接法,提供的功能有限,所以这种接法只用于小型的高压配电室。两个单相电压互感器V/V接法的图如下图所示。V/V接法.一次侧没有接地点。如果接在两个单相电压互感器的连接点,则相当于V相接地。这是危险的。电压互感器铁芯一定要接地。电压互感器接地端子是铁心接地端子。铁芯接地的目的是保护性接地。当高压侧线圈绝缘损坏,对铁芯漏电时,如果铁芯接地,就会形成接地,继电保护系统动作跳闸。V/V接法二次侧公共连接点(V相)接地的目的是,一旦二次侧线路或元件接地,那么就会与接地点形成短路回路。短路电流会熔断故障相的。电压互感器二次侧线圈不允许短路电流长时间通过。否则,会烧坏电压互感器。
