三个单相电压互感器组成的Y/YO△接法与接地

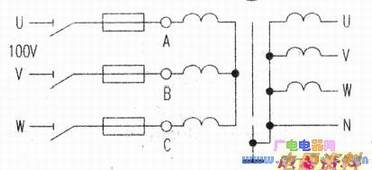

　　在6kV或10kV供电系统中，这种接法比较流行。这种接法的优点：接线方便，安全距离大，测量和保护功能齐全。图如下图所示。
　　
　　这种由三个单相组成的Y/YO△接线，一次侧尾端X连在一起形成中性点。中性点一定要接地，不接地有如下隐患：当系统发生单相接地时，将不能准确地发出接地信号。因为当系统发生单相接地时，系统会出现零序，如果一次侧中性点没有接地，一次侧就没有零序电流。绝缘监察装置就失效了。
　　
　　为什么不会出现霉序电流？因为零序电流是由lu+lv+Iw合成矢量产生的。产生点是中性点，原因是单相接地。如果中性点不接地，接地点与中性点没有零序电流通路，三相学是对称量分量。但中性点产生偏称，使其它两升高。
　　
　　金属接地时，其它两相电压升高到。没有零序电流，也就没有零序，开口三角形就没有零序电压。铁芯、二次侧出线的中性线(N)、开口三角形N端都应该接地。接地的目的与V/V接线的二次侧V线接地一样。
