彩电自动选台工作原理

　　目前的彩色电视机都是利用CPU进行全自动搜索选台，有的智能型彩电在接通后，若原来没有储存到电台，或储存的电台已清除，其CPU还能自动地进行自动搜索。
　　

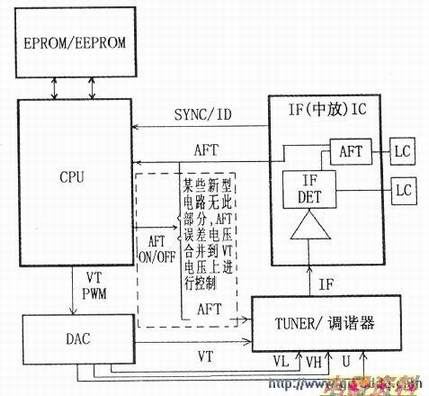

　　当按下“自动搜索”键，CPU接到指令后，其BAND1、BAND2和BAND3(有的CPU无BAND3)发出波段数字信息，送往波段译码器，波段译码器可以是，也有的使用分立元件组成，经过译码后，把波段数字信息转换成波段模拟（一般为12V或9V），按次序轮流送往高频器的VL、VH和U端子，选择所接收电台的频段；同时CPU的调谐端(VT)输出精密的调宽脉冲(一般为14Bits)，经后变为5～0V平滑的直流，再经调谐三极管倒相、后变为2M=16384级，每级分辨率为1.835mV的0～30V的调谐电压加至高频头调谐端子（见下图）。
　　
　　电视机搜索到了图像信号后，同步分离将分离出同步信号，电视机利用该信号来作为是否接收到电台的依据，因此也叫电台识别信号ID。该信号被送往CPU的电台识别脚后，CPU确认已接收到电台信号，马上发出指令，让其调谐端(VT)放慢搜索速度，以AFT电压进行更精确的微调，同时取消“蓝屏”，出现图像。调谐准确后，把频段和VT电压信息存入，同时节目号加l，继续向上进行节目搜索。
　　
　　在接收到图像信号的同时，图像中放中的AFT也输出呈S形曲线变化的电压(变化范围一般是0—4.5V)送到CPU的AFT输入端，经CPU内部转换成相对应的数字信息后，触发CPU发出存台指令。当调谐到高频头输出准确的38.00M图像中频时，AFT输出电压正好对应S形曲线的中点（约2.5V，为CPU供电电压的一半），CPU被该电平触发，立即通过I2c总线或片选CS端向E2PROM发出存台指令，把当前的调谐电压、波段信息、AFT电压、频道号、制式等数据，存储在E2PROM中，同时电视屏幕显示的频道号自动向前加1，继续搜索下一个电台节目。
　　
　　有些超大规模小信号处理单片IC(如OM8838)，没有单独的AFT和识别信号输出脚，这两个信息向CPU的传递是通过I2C总线的SDA、SCL完成的，这点要引起注意。
　　
　　合成式高频头的选台原理与电压合成式的基本相同，只是其调谐电压的变化、波段逻辑、AFT电压等均通过I2C总线传递到高频头，由高频头内I2C总线接收器收到后，自动寻找受控地址，实现调谐目的。故这类高频头无波段电压、AFT电压引脚，而多了SCL、SDAI2C总线引脚，调谐端VT也只要加上固定的33V调谐电压便能工作。
