变频器简单的接线方法

  在使用时，一些人不是根据实际需要，而是片面追求。实际接线是非常简单的，不必要的功能尽量不要使用，以免画蛇添足，增加复杂书和接线图，是考虑到各种各样的情况而提出的完整的参考意见，这是供用户选择使用的。

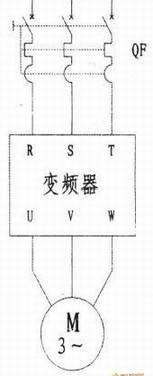

　1.如果单独使用调性和麻烦。厂家提供的产品说明速，不参与系统或继电控制的最简单的线路是只配一个，三进三出，三根线到电机。无控制接线（见右图）。用配备的BOP操作面板控制电机的点动、正反转、速度调节、停止等、并通过BOP功能切换，观察电机的运行参数。和厂家提供的图纸相比，主回路中少了、接触器、屏蔽电抗器、制动、输出电抗器、以及屏蔽接地线等。
　　

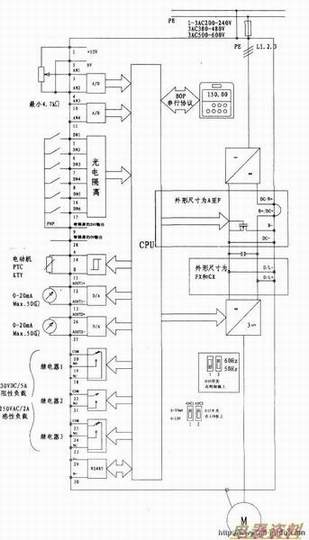

　　2.如果把变频器放在控制柜里，常常需要用按钮、等元器件，在操作台上远距离操作。此时，就要利用厂家提供的图纸和说叫，来参考自已的接线，厂家图纸见下图，接线分为如下几部分：
　　
　　（1）主回路。
　　
　　（2）给定输入，可3处进入操作面板，模拟输入端，数字输入端。
　　
　　（3）数字端子通过接点的闭合对电机的正反选择、停止、制动、复位等控制。　　
　　
　　（4）其他端子，包括模拟输出、电机热敏信号输入、故障接点输出、通讯端L1等。
