长虹LS10机芯液晶彩电主板的识别

　LS10机芯主板用的印制板型号有JUJ7.820.220-4/6/8/9/10/11/13/14/15/17，共10种。从结构上看可分为“窄板”和“宽板”，除JUJ7.820.220-10型板外，其余板可以从使用的伴音集成块来进行识别：
　　

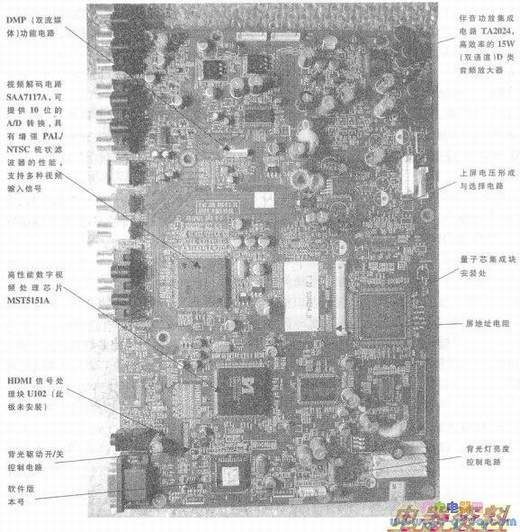

　　凡伴音功放采用PT2330或PT2336的称为窄板，具体的印制板板号有JUJ7.820.220-6/8/9/11/14/13，共6种；凡伴音功放采用TA2024的称为宽板，如下图所示，具体的印制板号有JUJ7.820.220-4/10/15/17，一共4种。
　　

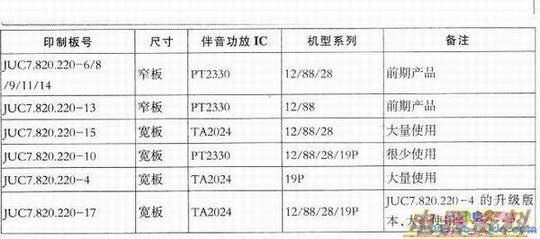

　　fUJ7.820.220-10型板结构为宽板，但伴音功放集成采用PT2330。LS10机芯板号、结构尺寸、伴音功放及机型系列见下表。

　　

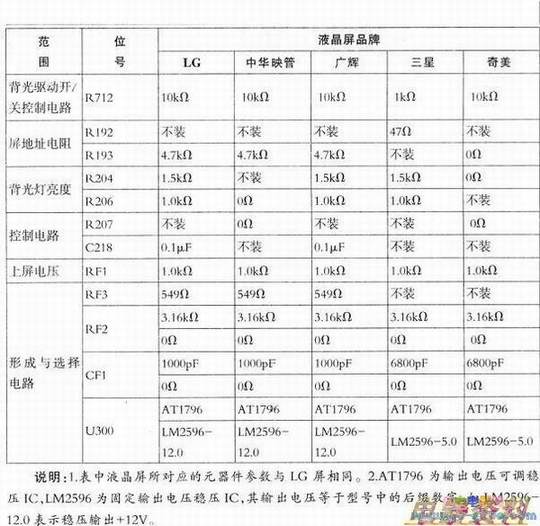

　　LS10机芯用于32英寸～42英寸液晶电视中，配用液晶屏的品牌较多，主要有LG、三星、奇美、中华映管及广辉等品牌。配用不同屏时，主板上部分元件需作调整，具体情况见下表。

　　
　　【提示】该机芯彩电易出现花屏故障，其故障原因是格式变换块MST5151A与帧之间存在断路点，部位集中在R185上方的控制板过孔不通。实修时，可用测量对量过孔之间的阻值，正常时应为0n，若阻值很大，需用细针将过孔正反面贯通，再穿入细铜线正反面好即可。
