压力传感弹性电阻器

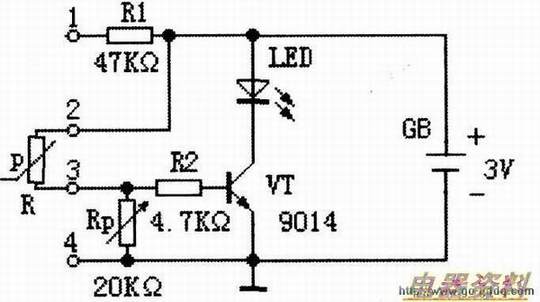

　如上图所示。传感弹性器R接在（2）、（3）两端，用手压R时，传感器变化（变小），使vT得到合适偏流导通，发光管发光指示。可配合微调电阻Rp调整灵敏度。

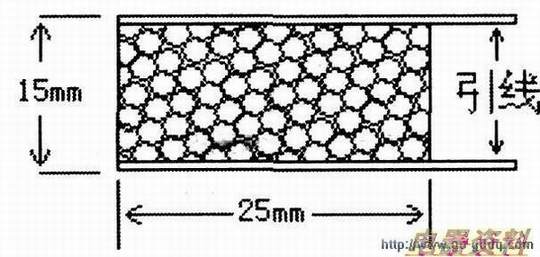

　压力传感弹性电阻器制作：将25mm×25mm，厚约15mm的多孔泡沫塑料（不是常见的白色泡沫）浸入在食盐饱和溶液中，并用手压若干次，浸泡一天，取出晾至半干，然后用25mm×25mm铜片夹在泡沫塑料两边，并引出导线，用橡皮筋固定铜片和泡沫塑料，即成为弹性压敏变阻器。如下图所示。
　　
　　 缺点：自制的弹性电阻器不能太干。否则接触电阻太大，压缩时电阻几乎没有变化。由于水分的蒸发。每次实验都要适量加水，以保持一定湿度，并通过Rp凋整其灵敏度。
