利用交互式有线电视网接入因特网

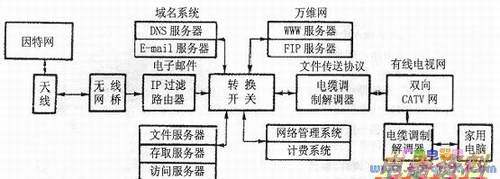

　　利用交互式有线电视网接入因特网的框图如下图所示。它可以分成广域连接设备、网络中心设备和用户接入网设备三个部分。
　　
　　广域网连接设备包括天线、网桥、IP过滤路由器等，是用来使有线电视网同因特网连接，建立与其他因特网节点的联系。网桥和IP过滤路由器还组成防火墙，保证本地网不受外界侵犯，判定内部用户是否有权访问外部网络。除了通过DDN和X．25公用网外，有线电视数据网同因特网的连接方式主要有双向卫星网、微波扩频无线连接等。我国因特网的出口一般采用卫星方式。
　　
　　一个有线电视网通过国内其他站点与因特网的连接则可采用卫星网、光纤网和微波扩频无线连接等方式。图中的天线就是用来接收（或发射）卫星或微波数据信号。由原广播电影电视部和中国科学院联合创办的广通联公司建立的广联数据网就是利用卫星传递方式，通过许多卫星小站连接各地有线电视网建立的全国性数据网，其中每一个卫星小站可在几十公里范围内提供4Mbit／s的通信速率。微波扩频无线连接，利用带宽为26M的900MHz或2.45GHz的微波来传输数据，具有传输速率高(2～10Mbit／s)、发射功率大、抗干扰能力强等优点，可定向传送5～40km的距离，特别适合将远程网点接入网络，或把两个局域网连接起来。
　　
　　网络中心设备是在有线电视网中提供网内数据服务以及同其他网络交换信息所必需的设备。除了在前端增加低，把有线电视网反向通路的数据变换到正向通道，并以广播方式送往网络用户外，还应用域名系统(DNS)服务器、电子邮件(E-mail)服务器、万维网(www)服务器、文件传送协议(FTP)服务器、文件服务器、存取服务器、、转换开关、网络管理系统和计费系统、网关等。DNS服务器是通向因特网上其他域名服务器的网关，并提供本网络其他域名服务器的IP地址和用户端IP地址的登记和解释。
　　
　　每一个网至少要有两台域名服务器，各保存一部分域名空间的全部信息。由于网络运行中对它的访问比较频繁，要求域名服务器CPU的处理能力高，但磁盘容量不一定太大，一般采用计算机工作站（例如SUN公司的SPRAC20等）；E-mail服务器负责管理用户邮件地址和收发电子邮件，需要较大的硬盘，以较长时间地保存用户信件；www服务器把图文信息组成分布式的超文本，并用信息指针指向其他www服务器，以给用户提供本地多媒体信息浏览功能，由于网络运行时对它的访问频繁、数据量大、随机性强，因而应选用多CPU、大硬盘的主机和传输速率尽可能高的网络接口；FTP服务器提供本地用户之间，以及本地用户和其他因特网用户之间的文件传输；网络管理系统可对网络进行故障管理、配置管理、性能管理和对用户的管理。一旦发生故障，本地应用软件将转移到其他设备，数据将得到保护；为了保证网络的安全，还要利用IP过滤路由器和应用网关服务器等组成防火墙，保护网络不受外界的侵犯，使用身份验证和授权技术来判断内部用户是否有权访问外部网络。
　　
　　用户接入网设备包括双向有线电视网、电缆调制器(CableModem)、个人电脑、10Mbit／s的以太网卡和必要的应用软件。电缆调制解调器把网卡送来的基带数据信号变为高频信号，经反向通道送往前端，变频后沿正向通道送往各个节点，各节点根据所采用的网络协议进行通信。每个用户只要有一台个人电脑，并在其扩展槽内插入一块普通的网卡，通过网卡的BNC接头或RJ45接头和电缆调制解调器相连，在电脑内装上网络软件和应用软件即可联网，并进入因特网。
