电压互感器

　（PT）的作用是将高成比例的变换为较低（一般为57V或者100V）的低电压，母线PT的电压采用星形接法，一般采用57V绕组，母线PT零序电压一般采用100V绕组三相串接成开口三角形。线路PT一般装设在线路A相，采用100V绕组。若有些线路PT只有57V绕组也可以，只是需要在D系统中将手动同期合闸参数中的100V改为57V。

　PT变比测试由高压专业试验。

　PT的一、二次也必须有一个接地点，以保护二次回路不受高电压的侵害，二次接地点选在主控室母电缆引入点，由YMN小母线专门引一条半径至少2.5mm永久接地线至接地铜排。PT二次只能有这一个接地点（严禁在PT端子箱接地），如果有多个接地点，由于地网中电压压差的存在将使PT二次电压发生变化，这在《电力系统继电保护实用技术问答》（以下简称《技术问答》）上有详细分析。

　器二次绕组不允许开路。

　电压互感器二次绕组不允许短路。

　CT与PT工作时产生的机理是不同的。CT磁通是由与之串联的高压回路电流通过其一次绕组产生的。此时二次回路开路时，其一次电流均成为励磁电流，使铁芯的急剧上升， 从尔在二次绕组感应出高达数千伏的感应电势。PT磁通是由与PT并联的交流电压产生的电流建立的，PT二次回路开路，只有一次电压极小的电流产生的磁通产生的二次电压，若PT二次回路短路则相当于一次电压全部转化为极大的电流而产生极大磁通，PT二次回路会因电流极大而烧毁。

　电压互感器是将电力系统中的高电压变换成标准的低电压(100V或100/&ra;3V)的特殊。通常与测量仪表配合，对线路的电压、电能进行测量；与配合，对电力系统和设备进行过电压、过或单相接地保护。这样可使高、低压隔离，以保证设备和操作人员的安全。
　　

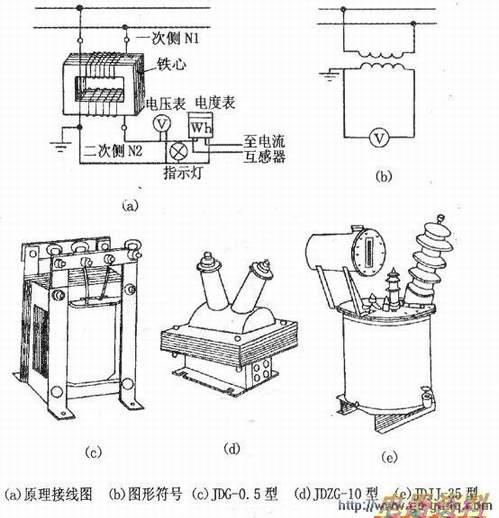

　　下图为电压互感器的原理图、符号和几种形式的外形。基本结构和工作原理都和变压器相同，一次绕组匝数较多，并联在被测的高电压线路中，二次绕组匝数较少，接在高的测量仪表上，如；电压表、功率表和的电压线圈，继电器的高阻抗线圈等。一、二次绕组的阻抗压降都很小，所以电压互感器相当于一个空载运行的降压变压器。一、二次绕组电压之比为：

　　
　　从式中可知，测量到U2后再乘上变压比Ku，就是被测量的高压Ul。
　　
　　固定板式电压表的刻度盘上的刻度是实际电压与变压比的乘积。因此可以直接读出被测量的高压数值。
