AM收音机集成电路

　　AM 收音机 集成芯片 很多，下面以 FS2204 为例简要介绍AM收音机 。

　　FS2204是单片收音机集成 芯片 ，此芯片除可完成AM功能外，也可以完成功能。此单片收音机具有外接元件少9内部功能全，灵敏度高， 范围宽，功耗低，输出功率大等特点。FS2204采用16脚双列直插式塑料封装，可与 ULN2204 ， HA12402 ， TDA1083 ， TA7613 等互换。

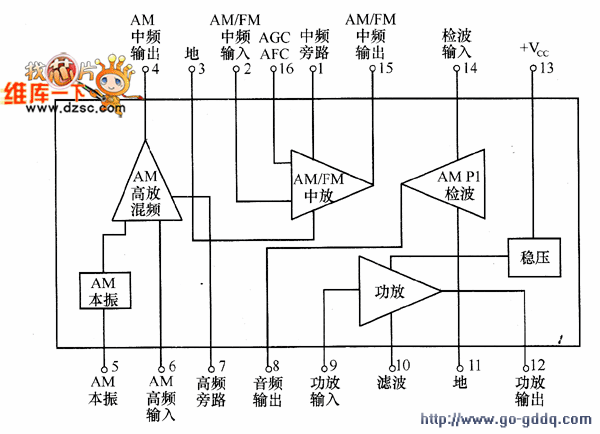

　　如1图所示为FS2204的功能框图。

图1 FS2204功能框图

　　FS2204内部包括：AM独立 、AM双平衡器、AM/FM公用的中频 放大器 、 检波器 、A 、AFC电路和功率放大等部分。

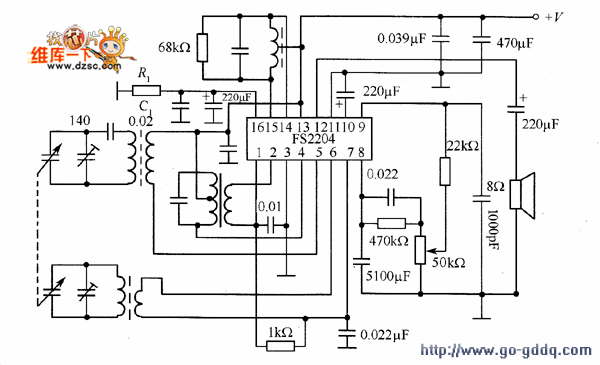

　　如图2所示为AM收音机电路图。此AM收音机电路是FS2204的典型应用电路。FS2204能构成除超高频（VHF）以外的所有收音机电路，具有外接元件少、调整方便等优点。图中16脚外接 R1在 4.7k Ω～∞调节，使16脚的电压为1.45～1.65V，16脚220μF作为高频退耦，改变C1可改变ACC时间常数，其他元仵如图中所示。此电路的工作电压范围为3～12V， 为8Ω，最大音频输出功率可达1W， 电路具有短路保护，且输人阻抗高。

图2    AM收音机电路
