永磁双稳态接触器YXCO5系列

　　一、工作原理
　　
　　YXC05系列永磁双稳态简称永磁交流接触器，由于该产品在驱动回路部分加入了电子驱动成分，使之在断电时能自动分断，一体化程度高、使用方便。永磁交流接触器是永磁、电磁及电子器件有机结合的产品，内部固定有一个可以改变磁极性的直流电磁铁，活动臂是固定磁g失，当晚合时通电使电磁铁极性与固体磁铁极性相反(根据磁铁同性相斥异性相吸的原理)，使触点快速吸合，其吸合速度比普通交流接触器快2～3倍，削减了触头拉弧的时间，大大延长了触头的使用寿命。断开时，在断电的瞬间电磁铁的磁极性变成与动磁铁同性，根据同性相斥原理，触头将立即分断，其分断速度比普通交流接触器要快3～5倍，大大地削减了触头拉弧的时间，由于其分断力强故触头永不粘连。加之它只是在吸合及断开的瞬间用电，工作时几乎不耗电，吸合后靠永磁保持吸合并锁定。
　　
　　市场上有一种消声节能接触器，这种接触器虽然消除了噪音但是节能效果甚微，实际上只是普通接触器靠线圈吸合并维持而已。以CFC20-63为例，实际测得其工作为0.15A左右，而吸合及断开速度与普通接触器相同。其断开是靠弹簧的作用，整流及改变波形电路易损坏。而YXCO5系列永磁接触器工作电流为0.O1A左右，吸合及断开均是靠磁力作用快速动作，可确保触点永不粘连，线圈永远不烧，其节能效果的显着，当年就可收回投资。该系列产品与CJ20接触器节能效果对照如下表所示。

规格	YXC05				CJ20				YXCO5年节电(kW/h)
	mA	V	VA	年用电(kW/h)	mA	V	VA	年用电(kW/h)
10A	1.8	38o	0.68	5.99	56	380	21.28	186.41	180.42
16A	1.8	380	0.68	5.99	58	380	22.04	193.07	187.08
25A	1.8	380	0.68	5.99	67	380	25.46	223.03	217.04
40A	1.8	380	0.68	5.99	89	380	33.82	296.26	290.27
63A	1.8	38o	0.68	5.99	168	380	63.84	559.24	553.25
100A	1.8	380	0.68	5.99	193	380	73.34	642.46	636.01
160A	1.8	380	0.68	5.99	267	380	101.46	893.66	887.67
250A	1.8	38o	0.68	5.99	397	380	150.86	1321.53	1315.54
400A	1.8	380	0.68	5,99	489	38o	185.82	1627.78	1621.79
630A	1.8	380	0.68	5.99	876	380	332.5	2916.02	2906.71

　二、主要特点
　　
　　1.强劲的分断力、触头永不粘连；
　　
　　2.惊人的节能效果，节电率大于99%。降耗增收；
　　
　　3.无噪音、低温升、无害环保，不饶线圈；
　　
　　4.快速吸合快速分断，飞弧时间短，触头寿命长；
　　
　　5.吸合分断双向锁定，触头不抖不颤；
　　
　　6.已设定低释放，避免电压波动产生分断

　YXCO5系列电流等级：63A、1OOA、160A、250A、400A、630A。
　　
　　符合标准：GB14048.4-2003。

　三、工作条件
　　
　　1.海拔高度不超过2000m；
　　
　　2.空气最大湿度不大于900%；
　　
　　3.动作：≤360次/h；
　　
　　4.吸合电压：80%～-110%μs；
　　
　　5.周围空气温度-35℃～+60℃；
　　
　　6.线圈控制电压AC11OV、220V、380V；
　　
　　7.线圈发热频率：≥900次/h；
　　
　　8.释放电压：25%～85%μs(可预制)。
　　
　　四，安装
　　

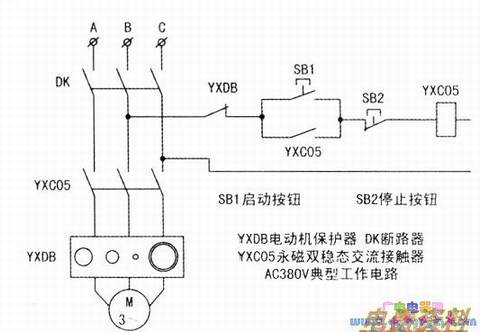

　　该系列产品的电器安装图如下图所示。
