用EDA软件设计Allegro电路板文件旋转角度

　　Allegro板设计文件旋转角度具体步骤如下：
　　
　　(1)电路板中锁定部分的解锁。先点击工具栏中的“UnFix”按钮，然后单击屏幕右侧的“Find”标签，点击“A11On”按钮选中所有项目，然后用选中电路板的所有部分，完成对电路板中锁定部分的解锁。建议在旋转电路板角度前都先做这一步，若跳过这步的话，电路板中锁定部分将不会随整体一起旋转。
　　

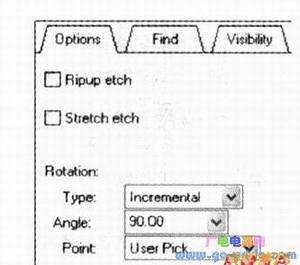

　　(2)旋转电路板。选择菜单“Edit→Move”(或者点击工具栏中的“Move”按钮)，然后单击屏幕右侧的“Find”标签，点击“A11On”按钮选中所有项目，再单击“Option”标签，进行如下图所示设篝，用鼠标选中电路板的所有部分，然后鼠标单击电路板中心位置，等待屏幕下方的提示信息区域显示完成所有元件移动的信息，再鼠标右击电路板图形，在弹出的对话框中选择“Rotate”，用鼠标拖电路板至合适角度后鼠标单击欲放置的位置，等待一段时间旋转完成。
