用EDA软件打开Protel电路板文件隐藏的元件位号

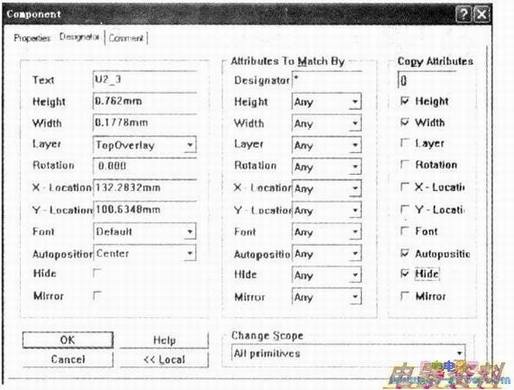

　由于工作需要，需要打印板的丝印图供生产检查使用，但有时会碰到Protel设计的文件中缺少元件位号，解决办法是：双击某个元件焊盘中心空白处，弹出“Component”对话框，单击“Designator”标签，将“Hide”的勾选去掉，再单击“Global”按钮，进行如下图所示的设置，其中“Height”和“Width”栏设定字符的长和宽，Autoposition设定字符的位置，按OK按钮就打开了所有隐藏的元件位号，打印元件位置图时只保留外框和就可以了。
