用EDA产生Gerber(光绘)文件

　　Gerber文件是所有设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencildata)，在PCB制造业又称为光绘文件。可以说Gerber文件是电子组装业中最通用最广泛的文件格式。用户或企业设计部门，往往出于各方面的考虑，只愿意提供给生产制造部门板的Gerber文件，而不提供PCB设计文件。这就要求PCB设计人员掌握从PCB文件导出Gerber文件的方法，但有的PCB设计软件导出Gerber文件的方法相当的繁琐，不容易被入学握，在这里总结了一个简单的办法。
　　
　　在这里我们要用到CAM350软件，CAM350可以读入多种CAD文件格式，是一个非常有用的工具软件，首先从PCB设计软件中输出CAM350软件支持的CAD文件格式，然后CAM350读入再生成Gerber文件。我们以PADS软件为例，介绍如何利用CAM350软件生成Gerber文件。
　　

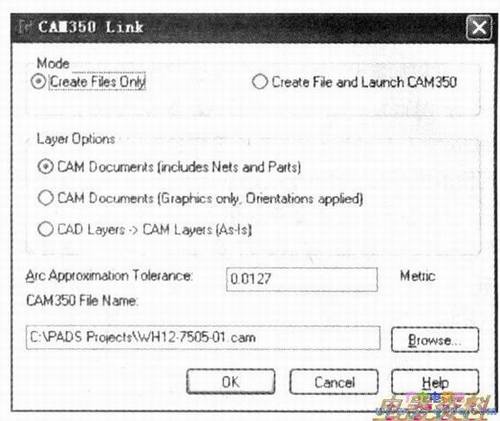

　　（1）生成CAM文件。PADS2007打开PCB文件后，点击“Tools→CAM350···”，弹出如下图所示对话框，指定生成的CAM文件所在目录，按“OK”按钮后生成CAM文件。

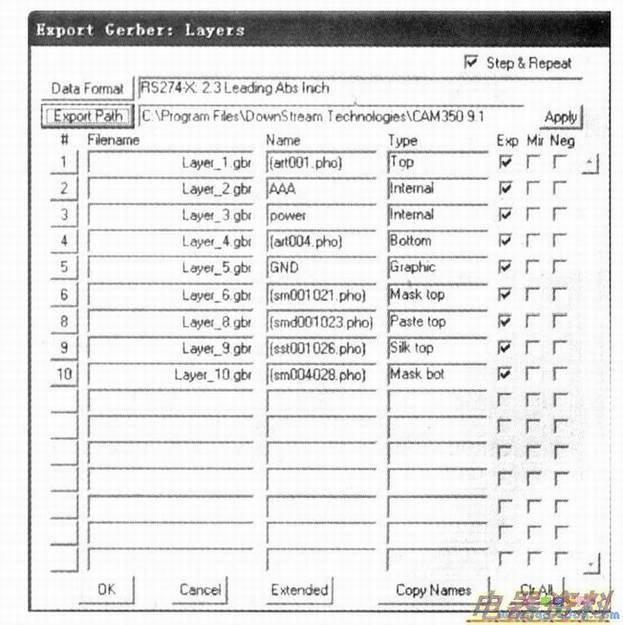

　　(2)CAM350导出Gerber文件。CAM350打开第一步输出的CAM文件后，点击“File→Export→GerberData···”，弹出如下图所示对话框，DataFormat(数据格式)选择RS274-X，指定输出路径，按“OK”键后Gerber文件生成。
