用Protel软件实现单张转印纸打印双面板

　很多电子爱好者在学习电子知识时都会做一些实际来帮助学习。制作时通常都选择一些最实用和廉价的方法：先用Protel画好电路图，然后将图打印出来，再通过电熨斗将图烫到铜板上，最后再通过腐蚀制成电路板。
　　
　　实际上采用人工方法可以做的有单面板和双面板。对于比较复杂的原理图，采用单面板布线那将会比较困难。但如果采用双面板布线，工作量就大大减小了，只是在制板的时候增加了一些工序。在打印双面PCB板的时候，我们通常的做法是采用两张转印纸，通过打印两次将顶层和底层PCB图分别打印出来。
　　
　　但打印双面板较打印单面板的价钱要贵一倍，这里向大家介绍使用Protel软件实现单张转印纸打印双面板的方法。

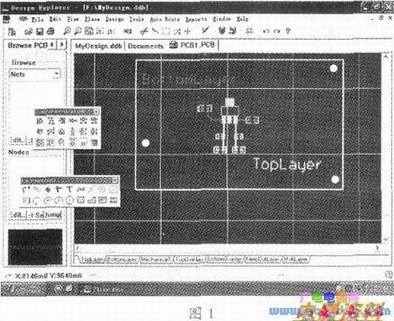

  1、按照电路原理图先做好双面板。如图1所示：

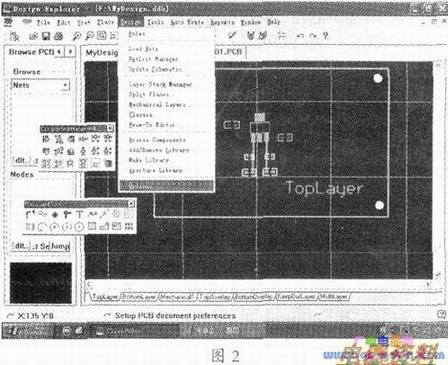

　2、如图2所示，单击菜单栏中的“Design”，选中“Options”打开“DocumentOptions”的对话框。

　　

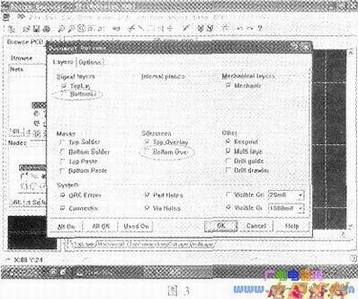

　　3、在“Layers”设置项中将“BottomLayer”、“BottomOverlay”取消选定，只留下如图3所示的设置。

　　

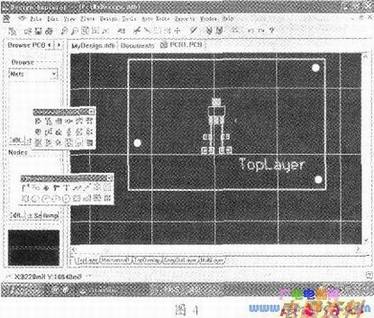

　　4、待设置好后，点击“OK”就会发现图中现在只显示了TopLayer(顶层)及其辅助层。如图4所示：

　　
　　5、用选定板子，按“l”+“C”将板子复制到系统的剪贴板中。
　　

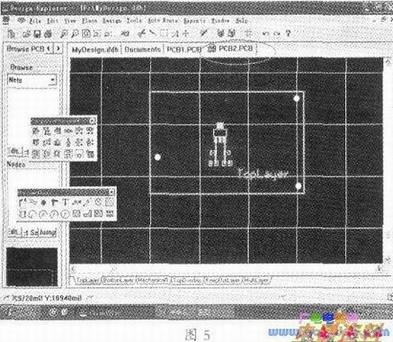

　　6、新建一个PCB文件，如“PCB2PCB”。在新建的PCB文件中按下键盘的“Ctrl”+“V”将刚才复制的板子从系统的剪贴板中取出来，选好位置后，单击鼠标的左键将板子粘贴到编辑器中。如图5所示：

　　

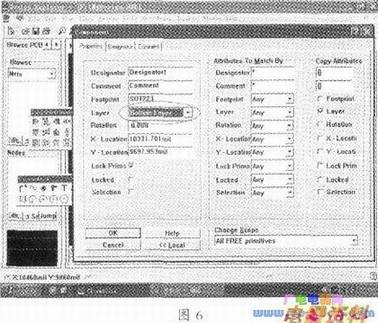

　　7、对着板子中某个元件，双击打开“Component”属性对话框，点选“Global”高级项，将“Properties”页面中的“Layer”项设置为“BottomLayer”。如图6所示：
