用Protel DXP 2004 SP2生成高质量图片文件

　　1．首先确保电脑中的Offe2003(或2007)软件安装了下列工具：MicrotOfficeDocumentImaging和MicrosoftOfficeDocumentImageWriter（采用典型安装方式会自动安装，如果没有可以上网下载一个）。

　2．打开ProtXP2004SP2软件的文件。

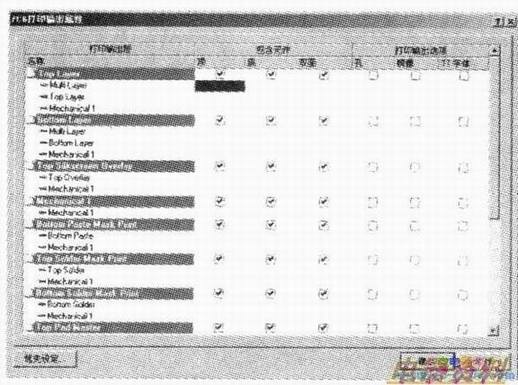

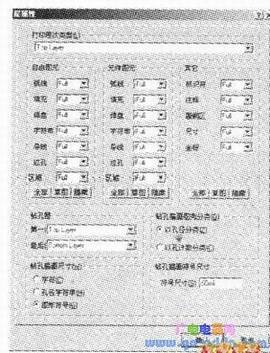

　(1)执行菜单命令：文件/输出制造文件/Final，生成预览文件：PreviewFinalArtworkPrintsof[充电器PCB2Pcbdoc]，右击选中文件（如底层信号层），出现快捷菜单，点击配置(X)…，出现PCB打印输出属性页面（上图），勾选相应的项进行设置，读者可以自行实验，此处不再赘述。右键点击名称栏下的BottomLayer，出现快捷菜单，左键点击插入层(L)，出现层属性页面(下图)，在打印层次类型的下拉选项中选中Keep-outLayer（禁止布线层，用来确定PCB的边框，想生成1：1比例的PCB图片，禁止布线层绝对不可缺少），点击确认，则Keep-outLayer层就添加到上图的BottomLayer下，还可以添加其它层。



　(2)鼠标左键点击PCB打印输出属性页面的优先设定，出现PCB打印优先设定页面，在彩色和灰度栏，点击相应的层，可以进行灰度和颜色的设置，软件默认的顶层(TopOverly)颜色太浅，灰度设为最大，可提高打印的清晰度，所以这一设置很有必要。

　(3)回到预览文件PreviewFinalArtworkPrintsof[充电器PCB2．Pcbdocl页面，鼠标左键点击打印，出现PrinterConfiqorationfor[FabricationOutputs]页面，在打印机名称的下拉选项中可找到MicrosoftOfficeDocumentageWriter，选中该虚拟打印机，打印范围设为当前页，点击确认，出现另存为对话框，该对话框中的文件名和保存类型均采用默认设置，保存。

　(4)保存后自动出现虚拟打印机的工作界面——FinalArtworkPrints.mdi-MicrosoftOfficeDocumentImaging，在该页面用鼠标左键框选该图后，会出现红色的方框，（这一步要格外小心，红色方框要刚好与图片的边框重合，方框过大或过小都会影响PCB尺寸的精度），点击右键，在出现的快捷菜单中选中复制图象，然后就可以把该图粘贴到Word文档。

　(5)在Word文档中安照Protel中设计的PCB尺寸，设置该图片的大小，用针式打印机打印就可以生成高清晰的1：1大小的PCB图。该图片可以很方便地用于各种文稿，完全可以用于图书的印刷。

　(6)也可以启动WindowsXP自带的画图软件。点击“编辑”菜单下的“粘贴”，PCB图清晰地出现在工作区，点击“文件”菜单下的“另存为”，出现“保存为”对话框，在对话框中“保存类型”选为“单色位图”（这样可以减小保存后图片文件的体积），点击“保存”按钮，之后出现一个警告对话框，不必理会，点击“是”存储图象文件。转换出的图片文件可用任何图象处理软件打开，便于观看和编辑处理。
