学修空调电路板-直流电源电路控制原理分析与检修技巧

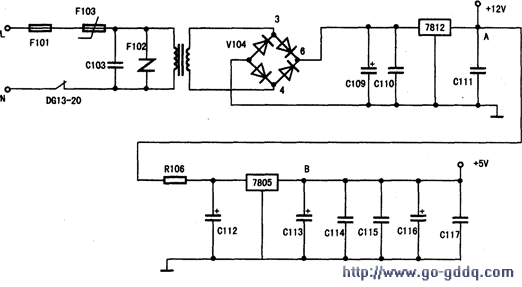

　如图所示，该由保险管F10l、抗干扰C10l～103、防过F102、超温保护热敏F103等组成前端保护及抗干扰电路；由Tl将220V电压降至15V，经过V10l～104四个整流，C109、c110，由三端稳压集成块7812稳压输出12V直流；电容C11l、C112滤波，由三端稳压集成块7805稳压输出5V直流电源。12V、5V两种直流电分别供应给电路板相应的分立电路和芯片使用。

　电源电路常见故障为保险管F10l断路，或F102，或变压器初级或次级断路、短路。在断电的情况下，使用挡进行阻值检测，也可以在通电情况下用交流挡检测变压器次级有无15V电压。若上级电路没问题，用万用表检测A点和B点有无12V、5V直流电压。特殊情况下，也可能出现二极管击穿、电容漏电的显现，可在断电的情况下，用万用表挡逐一排查。正常情况下，二极管正向导通、反向截止，好的电容的阻值为无穷大。
