学修空调电路板-过零检测电路控制原理分析与检修技巧

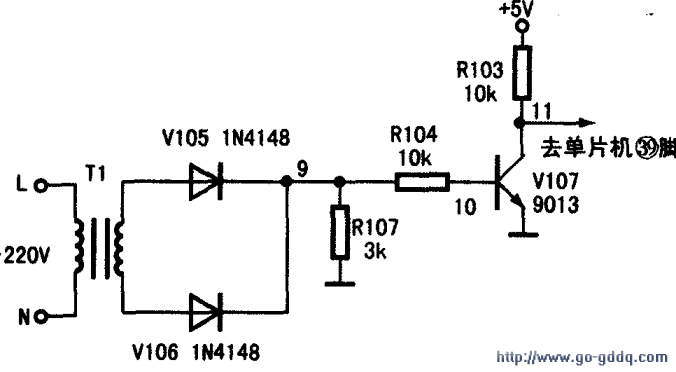

　控制原理：附图是过零检测控制原理图。该电路与直流电路共用T1，通过变压器降压，再由两个整流，然后通过的分压和限流，得到lOO的脉动信号，经过三极管V107的作用，在11点得到100Hz的脉冲矩形波，去的（39）脚。此信号经过单片机内部控制后，再去控制室内风机驱动电路，使室内风机以不同的速度运转。

　空调机故障现象：本分立电路任何一处若出现故障，则室内风机不能工作，随之带来整机过冷保护停机。

　电路常见故障与检修方法：该电路常见故障有变压器断路、或三极管。检修时分断电检测和通电检测两种情况：断电时使用挡，依次检测T1的初级和次级电阻是否无穷大，以判断变压器是否断路。测量二极管正反向电阻都比较小而导通，说明二极管击穿。若对调两表笔测量三极管集电极11点对公共端的电阻，都比较小，则说明三极管击穿。通电的情况下，使用万用表挡，测量9点、10点和。11点看是否有正常电压。正常情况下用直流挡测量时V9=15V、V10=0.8V、V11=2～5V，否则有问题。若用示波器测量1l点波形，则为100Hz、幅值为5V的脉冲波。
