ProteIDXP 2004 SP2的使用

　　ProteIDXP 2004Servek2(SP2)是ProteIDXP2004的升级版。它从多方面改进并完善了Protel旧版本，通过把原理图设计、应用程序设计、电路仿真、绘制编辑、拓扑自动布线、信号完整性分析和设计输出等技术融合在一起，具有更高的稳定性、增强的图形功能和友好超强的用户界面，为用户提供了全线的设计解决方案。PtoteIDXP2004SP2包括了150多项新功能和增强性能以及100多处更新，使得设计者能够借助ProteIDXP 2004 SP2更快地完成较为复杂的设计。
　　
　　一、特性
　　
　　ProtXP 2004 SP2由StorageManager(存储管理器)组成增强型设计管理和版本控制中心，提供完整的工程级文件控制及使用方便的本地历史文档管理，可以方便地比较和重新检索文档的早期版本。增强的比较功能不仅可以检测电气特性差异，还能通过新的图形化比较器引擎方便地定位，并突出显示不同版本原理图和PCB文件之间的物理变化。
　　
　　ProteIDXP 2004 SP2升级了基于查询的对象筛选和编辑功能，并简化了设计对象的全局编辑。设计者能够选择一组元件，载人全局编辑参数属性的通用参数值。此外，还可直接从Inspector面板上添加元件参数。增强的PCB编辑器特性包括：更快速的网络分析；支持作为Cerber多边元素的一致性多边输出；剪贴板的多次拷贝和粘贴，以及支持从PCB文档拷贝到WMF格式的Windows剪贴板。
　　
　　ProteIDXP 2004 SP2应用新的EmbeddedBoardArray特性支持PCB编辑器内的PCB预先定制。这一特眭使设计者能够构造一块包含单板的多个拷贝或各种不同板阵列的面板，从而简化制作板的准备过程。在设计区域内，SP2支持原理图级的手工定义元件和网络分类，以及自动类生成的增强控制。
　　
　　ProtelDXP 2004 SP2通过引入对Verilog代码和源文件的支持增强了Protel的F设计能力，使设计者能够同时使用原理图设计和VHDL/Verilog代码完成GA设计。HDL源代码文件的编译经过改善能够对HDL层次结构进行智能化处理，系统因此可自动确定HDL文件的顺序和层次结构，并在项目面板上反映编译过程。
　　
　　此外，还有许多图形用户界面(CUT)的升级，包括原理图编辑器中上下文关联的右键菜单、增强的表单项和表单标记编辑、提高对不同种类组件注解的支持、直接向原理图编辑器内粘贴文本和图形，以及允许设计者在编译和错误检查过程中有效“注释掉”部分原理图的图形编译屏蔽功能。

　二、操作流程
　　
　　1．原理图设计
　　

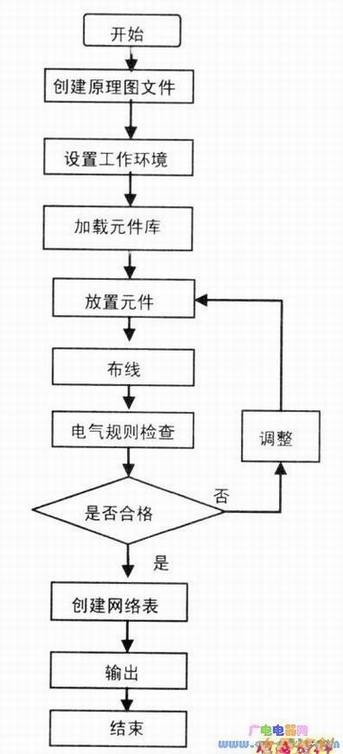

　　原理图设计是使用ProteIDXP2004 SP2进行PCB板设计的第一步工作，它是后续工作能否顺利进行的根本，原理图设计的基本操作流程如下图所示。

　　

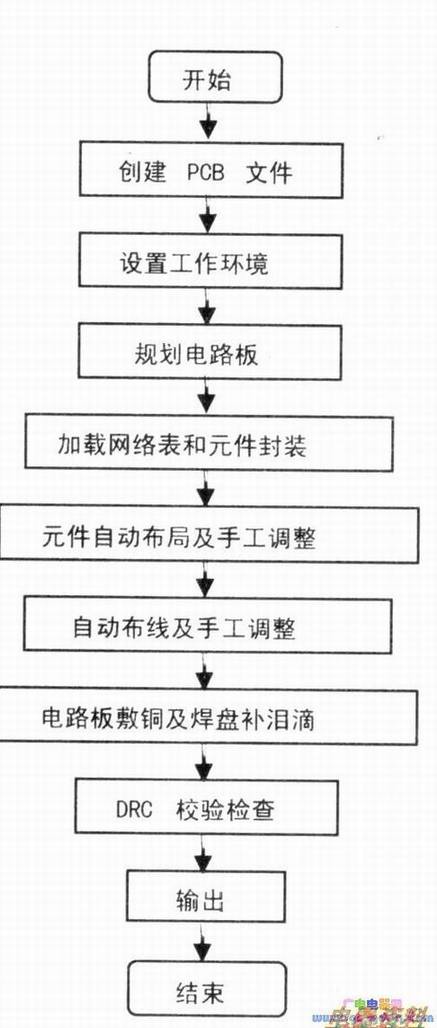

　　2．PCB图设计完成电路原理图设计后，便可进行PCB板图的设计，PCB图设计的基本操作流程如下图所示。

　　

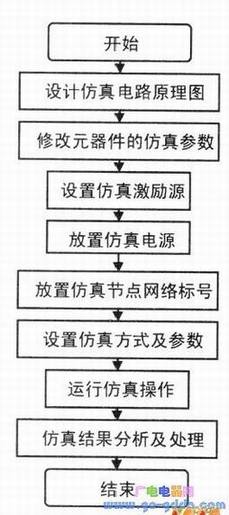

　　3．电路仿真ProtelDXP 2004 SP2可对模拟、数字和模数混合电路进行仿真分析。提供了瞬态选择性分析、工作点特性分析、直流扫描、交流小信号分析、傅立叶分析、温度扫描、参数扫描、传输函数、分析以及蒙特卡罗分析等多种仿真方式。电路仿真的基本操作流程如下图所示。
